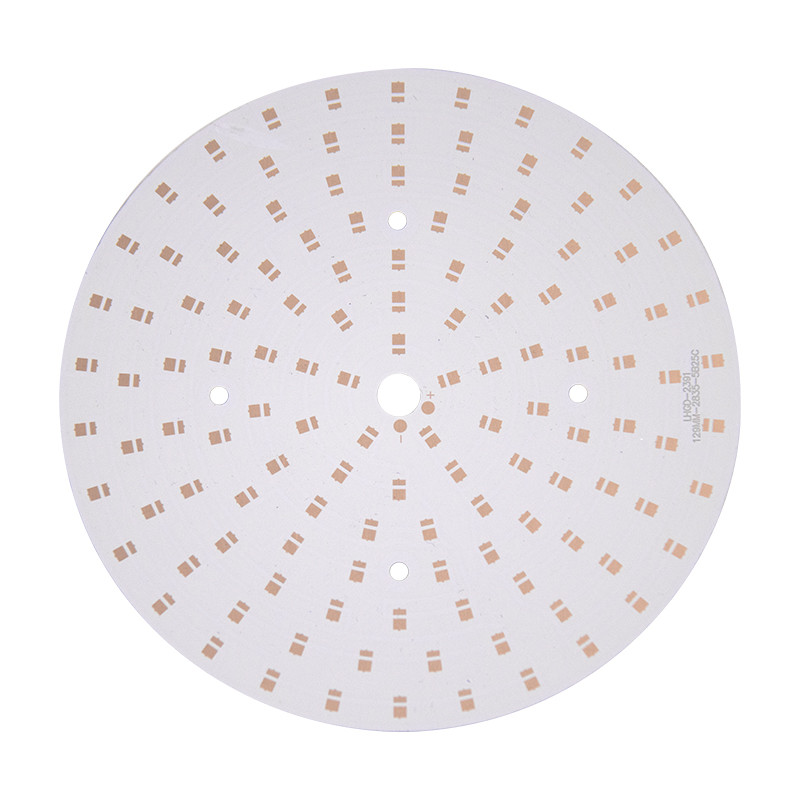

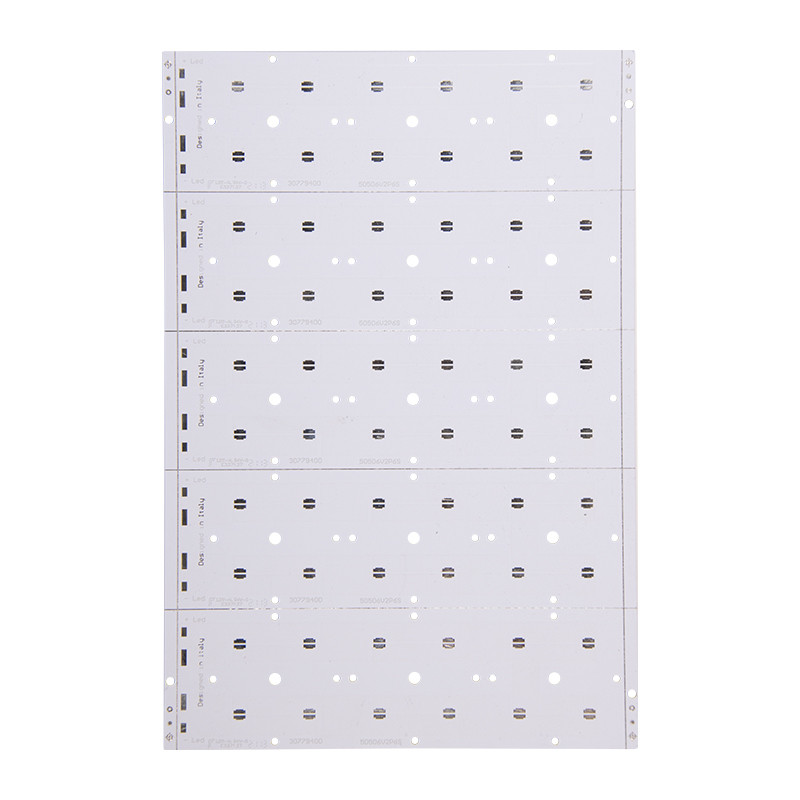

Carte en aluminium élevée de la puissance HASL pour l'industrie d'éclairage de LED
Carte électronique en aluminium de carte PCB de puissance élevée LED allumant HASL
|
Spécifications
|
|
1. Préparation de surface ---- HASL, or instantané d'immersion d'or/nickel, OSP
|
|
2. Nombre d'une couche ----- Couche à simple face, bilatérale et multicouche, spéciale
|
|
3. Max. PCB Size ----- 600mm×500mm
|
|
4. Épaisseur de carte PCB ----- 0.5-5.0mm
|
|
5. Épaisseur de cuivre d'aluminium ----- H 1 2 3 4 6 10 (once)
|
|
6. Épaisseur de couche d'isolation ----- 50 75 100 125 150 (um)
|
|
7. Type à base métallique ----- Al (1100,5052,6061), Cu, Fe, acier inoxydable etc.
|
|
8. Substrat en métal ----- 0,5 0,8 1,0 1,2 1,5 2,0 3,0 3,2 (millimètres)
|
|
9. Formation ----- Mourez en poinçonnant en emboutissant la V-coupe d'itinéraire
|
|
couleur du masque 10.Solder ----- Vert, blanc, noir, rouge, jaune
|
|
11. La taille minimum de lettre ----- 0,8 (millimètre)
|
|
12. La ligne largeur minimum de lettre ----- 0,15 (millimètre)
|
|
13.The ligne minimum largeur ----- 0,15 (millimètre)
|
|
14. Interlignage minimum ----- 0,15 (millimètre)
|
|
15. Le diamètre de trou minimum ----- 0,5 (millimètre)
|
|
16. Trou spécial ----- Tache faisant face, au trou de tasse
|
|
17. Format de fichier ----- Gerber, protel
|
Appareils appropriés de la carte PCB en aluminium
Produits d'éclairage de LED
Actuellement, la carte PCB en aluminium avait extensivement employé pour allumer la carte PCB, particulièrement carte PCB de LED. Sans compter qu'allumer l'appareil, il y a principal d'autres senarios qui conviennent à la carte PCB en aluminium.
1. Équipement audio : Entrée, amplificateur de sortie, amplificateur équilibré, amplificateur audio, préamplificateur, amplificateur de puissance, etc.
2. Équipement d'alimentation d'énergie : À C.A. de régulateur de commutateur régulateur de commutateur “de convertisseur de C.C/“, etc.
3. Matériel électronique de communication : Amplificateur à haute fréquence circuit de transmission électrique de “filtre”.
4. Équipement de bureautique : Conducteur de moteur, etc.
5. Automobile : Régulateur, bougie, contrôleur de puissance, etc. électroniques.
6. Ordinateur : Conseil d'unité centrale de traitement, conducteur à disque souple, dispositif d'alimentation d'énergie, etc.
7. Module d'alimentation : Convertisseur, relais à semi-conducteur, pont en redresseur, etc.
FAQ :
Q1 : Avez-vous une condition de quantité d'ordre minimum ?
: oui, l'échantillon vous avez besoin d'un minimum de 2 morceaux.
Q2 : Que diriez-vous de des frais de transport ?
: Les frais de transport sont déterminés par la destination, poids, taille d'emballage des marchandises. Svp faites-nous savoir si vous avez besoin de nous pour vous citer les frais de transport.
Q3 : Quel service avez-vous ?
: Nous pouvons offrir le service sur un seul point de vente de la fabrication de carte PCB à se réunir de carte PCB, à essai, à logement et à tout autre service à valeur ajoutée.
