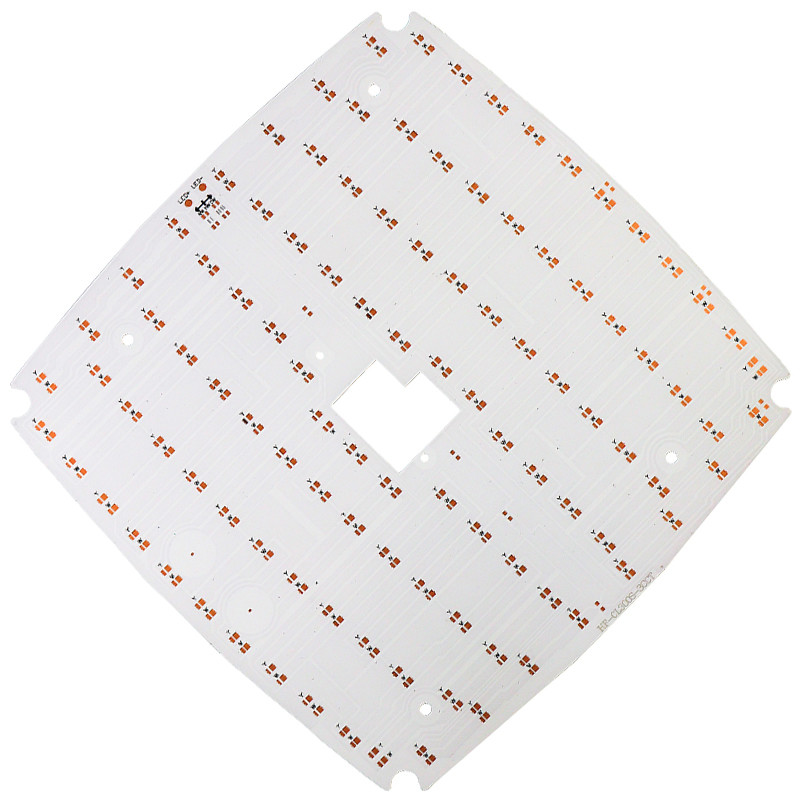

2OZ carte PCB de lumière de l'en cuivre LED
2pcs
MOQ
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: Yizhuo
Certification: CE,ROHS,UL
Numéro de modèle: Panneau en aluminium 01 de carte PCB
Surligner:

2OZ carte PCB de lumière de l'en cuivre LED

,

carte PCB de lumière de 4.5mm LED

,

carte électronique de l'en cuivre 2oz

Conditions de paiement et expédition
Détails d'emballage: Emballage sous vide + boîte de carton de bonne qualité
Délai de livraison: 10-12 jours de travail
Conditions de paiement: T/T, Western Union
Caractéristiques
Nom de marque: Yizhuo
Matière première: Base en aluminium
Épaisseur de cuivre: 1/2oz
Peelable: 0.3-0.5MM
Profilage du poinçon: Cheminement, V-CUT, taillant
Service: Service sur un seul point de vente
Description de produit

2OZ carte PCB de lumière de l'en cuivre LED

L'or en aluminium de carte PCB de base a plaqué la carte électronique de l'en cuivre 2oz


Nous avons produit PCBs fait sur commande en tant que ci-dessous :
Carte PCB à simple face, carte PCB double face, 4 couches de carte PCB, et carte PCB multicouche.

Nous fournissons la surface différente finie comme adaptée aux besoins du client, comme HASL sans plomb, ENIG, placage à l'or dur, OSP, colophane, etc.
Les dossiers composent disponible en tant que ci-dessous : Dossier de CAM350 Gerber, Se de Protel 99

Applications
Plat en aluminium fluorescent
Plat en aluminium de réverbère
Plat en aluminium d'ampoule
Plat en aluminium léger simple
Met en lumière le plat en aluminium
Plat en aluminium de plafond
Plat en aluminium d'ÉPI
Spécialité : Substrats de cuivre, plinthe de fer


Paramètres de processus

Contenu

Capacité

Classification de conseil

Plinthe en aluminium, plinthe de cuivre, plinthe de fer,
Plinthe en céramique, plinthe combinée

Matériel

Aluminium importé, cuivre importé,
Aluminium de Demostic, cuivre de Demostic

Préparation de surface

HASL, étain chimique, l'ENIG (OR d'immersion), OSP, IMT, plaquant l'argent

Couche

À simple face, double face, et 4 couches

Maxi. taille de conseil

1200mmX480mm

Taille minimale de conseil

5mmX5mm

Ligne largeur/espace

0.1mm/0.1mm

Chaîne et torsion

<>

Épaisseur de conseil

0.3mm-4.5mm

Épaisseur de cuivre d'aluminium

35um/70um/105um/140um

Tolérance d'ensemble

Cheminement de commande numérique par ordinateur : +/-0.1mm, poinçonnant : +/-0.1mm

Enregistrement de V-CUT

+/-0.15mm

Épaisseur d'en cuivre de mur de trou

20um-25um

Enregistrement minimal de la position de trou

+/-3mil (+/-0.76mm)

Trou de poinçon minimal

1.0mm (épaisseur de conseil en-dessous de 1.0mm.)

Fente de Min. Punching Square

(Épaisseur de conseil en-dessous de 1.0mm, de 1.0mmX1.0mm)

Enregistrement de circuit imprimé

+/-0.076mm

Diamètre de trou de Min.drill

0.6mm

L'épaisseur de la préparation de surface

Électrodéposition de l'or : (Ni4um-6um, Au 0.1um-0.5um),
OR d'immersion : (Ni 5um-6um, Au : 0.0254um-0.127um),
Électrodéposition de l'argent : (AG 5um-8um),
HASL : 10um-100um

Tolérance de degré de V-CUT

+/--5 (degré)

Épaisseur de conseil de V-CUT

0.6mm-3.2mm

Largeur de Min. Legend

0.15mm

Ouverture de masque de Min. Solder

0.1mm


Aperçus de produit
Nous offrons actuellement une large gamme de condensateurs, LED, cermet équilibrant des potentiomètres, PCBs, semi-conducteurs, transistors, varistances d'oxyde de zinc, commutateurs, et résistances.

YIZHUO est un fabricant professionnel de carte PCB avec 10 ans d'expérience d'exportation. Situé à Shenzhen, la Chine.
Nous avons le personnel qualifié et professionnel pour la chaîne de production. Nous pouvons fournir FR-4, noyau en métal basé sur aluminium, polyimide, etc.
