Aperçu /Produits/CARTE PCB FR4/L'or de carte PCB de la base Fr4 a plaqué la carte électronique de l'en cuivre 2oz

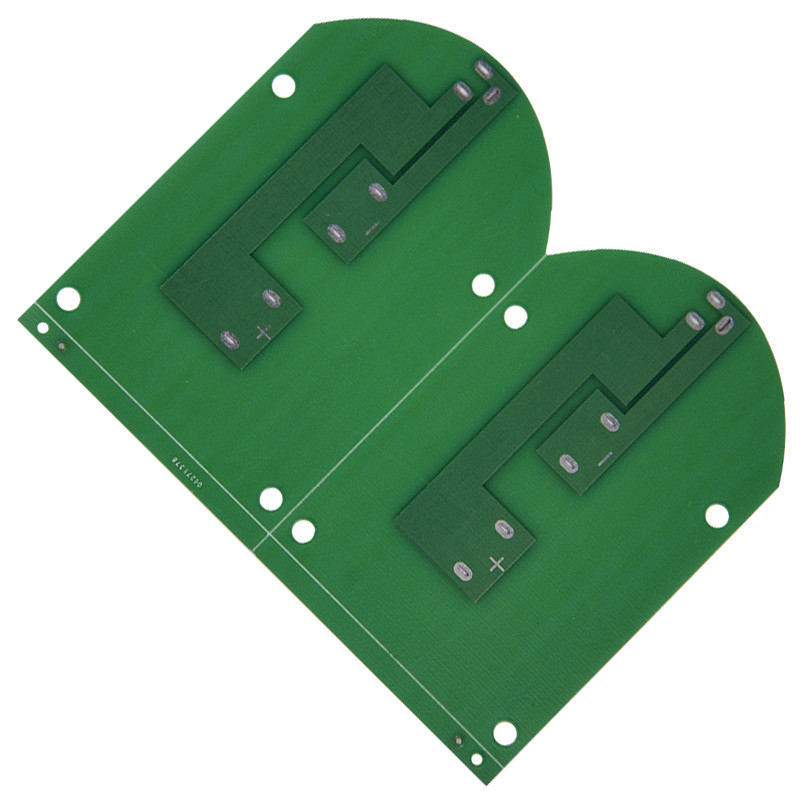

L'or de carte PCB de la base Fr4 a plaqué la carte électronique de l'en cuivre 2oz
2pcs
MOQ
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: Yizhuo
Certification: CE,ROHS,UL
Numéro de modèle: Panneau en aluminium 01 de carte PCB
Conditions de paiement et expédition
Détails d'emballage: Emballage sous vide + boîte de carton de bonne qualité
Délai de livraison: 10-12 jours de travail
Conditions de paiement: T/T, Western Union
Caractéristiques
Nom de marque: Yizhuo
Matière première: Base en aluminium
Épaisseur de cuivre: 1/2oz
Peelable: 0.3-0.5MM
Profilage du poinçon: Cheminement, V-CUT, taillant
Service: Service sur un seul point de vente
Description de produit

L'or en aluminium de carte PCB de base a plaqué la carte électronique de l'en cuivre 2oz
L'or de carte PCB de la base Fr4 a plaqué la carte électronique de l'en cuivre 2oz 0

  1. Service de fabrication SME-électronique
  2. Disposition de conception de carte PCB et de carte PCB
  3. Assemblée de carte PCB sur SMT, BGA, et DI
  4. Approvisionnement rentable de composants
  5. Prototype rapide de tour et production en série
  6. Assemblée de construction de boîte
  7. Appui d'ingénierie
  8. Essais (épaisseur de rayon X, de pâte 3D, TCI, AOI, et essais fonctionnels)
  9. Logistique et service après-vente


L'or de carte PCB de la base Fr4 a plaqué la carte électronique de l'en cuivre 2oz 1
CAPACITÉ DE PRODUCTION DE CARTE PCB

Couches de carte PCB 1-layer à 10 couches (conseil y compris de HDI)
Type de finition Plaqué or, immersion plaquée or, finition de HAL, flux., carbone - pont, Entek, nickelage
Matière première FR4, CEM-1, CEM-3, FR1, FR2, substrat en aluminium en métal et Rogers
Épaisseur de matière première 0.4-2.4mm.
Épaisseur de cuivre d'aluminium 18um (H/HOZ), 35um (1/1OZ), 70um (2/2OZ), 5OZ
panneau de Maximum-produit 500*700mm. Pour la carte PCB d'AL : 500*1400mm
Taille minimum de trou foré 0.075mm
Largeur de voie/espacement minimum 3mil
Cuivre moyen de mur de trou Épaisseur pour le conseil de HAL : ≥25um. électrodéposition d'Or-doigt : ≥0.1um
Encre de masque de soudure Encre de traitement de photo, encre de traitement de la chaleur. Encre UV
Tolérance d'ensemble ±0.1mm
Tolérance d'emplacement de trou de tolérance de diamètre de trou ±0.076mm/±0.076mm
Tolérance de V-CUT ±0.1mm.
Chaîne Selon la norme d'IPC-600F
délai d'exécution À simple face : 2 ou 3 jours ouvrables ; Double face : 3-4 jours ouvrables ; Multicouche : 8-10 jours ouvrables

CAPACITÉ DE FABRICATION DE PCBA

Couches d'ensemble de carte PCB 1 couche à 36 couches (norme),
Matériel/type d'ensemble de carte PCB FR4, en aluminium, CEM1, carte PCB Superbe-mince, doigt de FPC/Gold
Type de service d'Assemblée de carte PCB DIP/SMT ou SMT mélangé et IMMERSION
Épaisseur de cuivre 0.5um-4um
Finition extérieure d'Assemblée HASL, L'ENIG, OSP
Dimension de carte PCB 600x1200mm
Lancement d'IC (minute) 0.2mm
Chip Size (minute) 01005
Distance de jambe (minute) 0.3mm
Taille de la carte PCB BGA 8x6mm~55x55mm
Type d'encapsulation d'IC SOP/CSP/SSOP/PLCC/QFP/QFN/BGA/FBGA/u-BGA
diamètre de boule d'u-BGA. 0.2mm
Doc.s requis pour PCBA Dossier de Gerber avec la liste de BOM et le dossier de Sélection-N-endroit (XYRS)
Vitesse de SMT Vitesse 0.3S/pcs, vitesse maximum 0.16S/pcs de SMT de composants de PUCE
