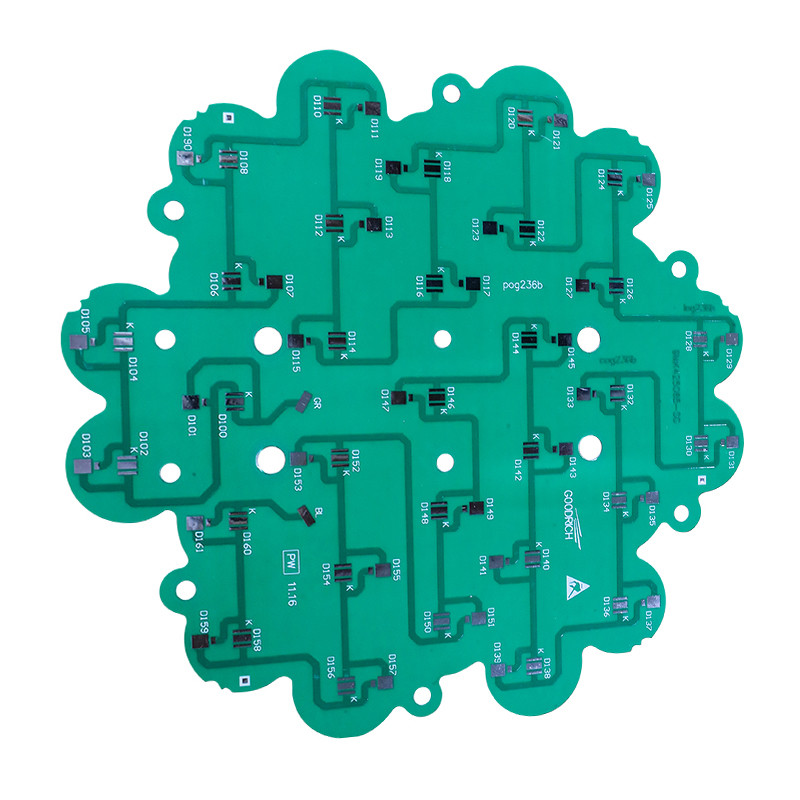

La carte PCB en aluminium de base embarque la carte 2oz électronique de 1layer 2mm
Détails de produit
Modèle NON. | HMY-808 | Adapté aux besoins du client | Adapté aux besoins du client |
Couches | 1 ~16layers | Origine | Shenzhen, Chine |
Matière première | FR4, haut Tg FR4, halogène libre, Isola, Rogers, aluminium | ||
Épaisseur de finition de conseil | 0.2~3.8mm | Épaisseur de cuivre | 0.5oz | 6oz |
Finissage extérieur | HASL, l'ENIG, OSP, argent d'immersion, ImmersionTin, | Épaisseur maximum de placage à l'or | 50 pouces micro |
Couleur de Silkscreen | Blanc, noir, vert, jaune, rouge, bleu | ||
Largeur minimum de trace | 0.075mm (3mil) | Min Trace Space | 0.075mm (3mil) |
Taille de finition minimum de trous | 0.1mm (4mil) pour des trous de laser ; 0.2mm (8mil) pour les trous mécaniques | ||
Taille de finition maximum | 600mm*900mm | Tolérance de trou | PTH : ±0.076mm (+/-3mil), NTPH : ±0.05mm (+/-2mil) |
Couleur de masque de soudure | Vert, blanc, noir, rouge, jaune, bleu, Matt - noir, vert Matt | Contrôle d'impédance | ±10% |
Profilage du poinçon | Cheminement, V-CUT, chanfrein, poinçonnant | Trous spéciaux | Trous sans visibilité/enterrés, trous fraisés |
Norme | Classe 2, classe 3 d'IPC-A-600H, | Certificat | UL, ISO9001, ROHS.SGS, CQC |
Paquet | Vide et carton |
Emballage et livraison
Détails de empaquetage : Boîte de carton avec la livraison intérieure de sac antistatique de vide.
Délai de livraison : 2 à 15 jours après dépôt
FAQ
Q1 : Comment vous assurez-vous de la qualité ?
•: Notre produit est chacun des 100% examiné comprenant l'essai volant de sonde (pour l'échantillon), l'E-essai (de masse) ou l'AOI.
Q2.What me font doivent offrir pour la production ?
•Dossier de quantité, de Gerber, et conditions de technique (matériel, traitement extérieur de finition, épaisseur de cuivre, épaisseur de conseil,…)
Q3. Quels formats de fichier acceptez-vous pour la production ?
•Dossier de Gerber : CAM350 RS274X
•Dossier de carte PCB : Protel 99SE
Q4.Are ma carte PCB classe sûr quand je les soumets à vous pour la fabrication ?
•Nous respectons copyright du client et ne fabriquerons jamais la carte PCB pour quelqu'un d'autre avec vos dossiers à moins que nous recevions écrit. L'autorisation de vous, ni de nous partagera ces dossiers avec tous les autres tiers.
Q5 : Quelle est votre quantité d'ordre minimum ?
• Notre MOQ est 1 PCS.
