L'électronique Max Panel d'ODM SMD 5630 LED MCPCB d'OEM 1550mm*800mm
2pcs
MOQ
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: Yizhuo
Certification: UL / CUL / ROHS / ISO9001
Numéro de modèle: Panneau 06 de carte PCB de MC
Surligner:

SMD 5630 LED MCPCB

,

ODM LED MCPCB

,

CARTE PCB D'OEM 5630

Conditions de paiement et expédition
Détails d'emballage: Emballage sous vide + boîte de carton de bonne qualité
Délai de livraison: 10-12 jours de travail
Conditions de paiement: T/T, Western Union
Caractéristiques
article: Carte faite sur commande
Matériel: Matière première en aluminium
Tolérance de trou: PTH : +/-3mil NPTH : +/-2mil
Norme de carte PCB: Norme d'IPC-A-610 D/IPC-III
Masque de soudure: Vert, jaune, noir, blanc, rouge, bleu
Type de fournisseur: Coutume d'OEM/ODM
Description de produit

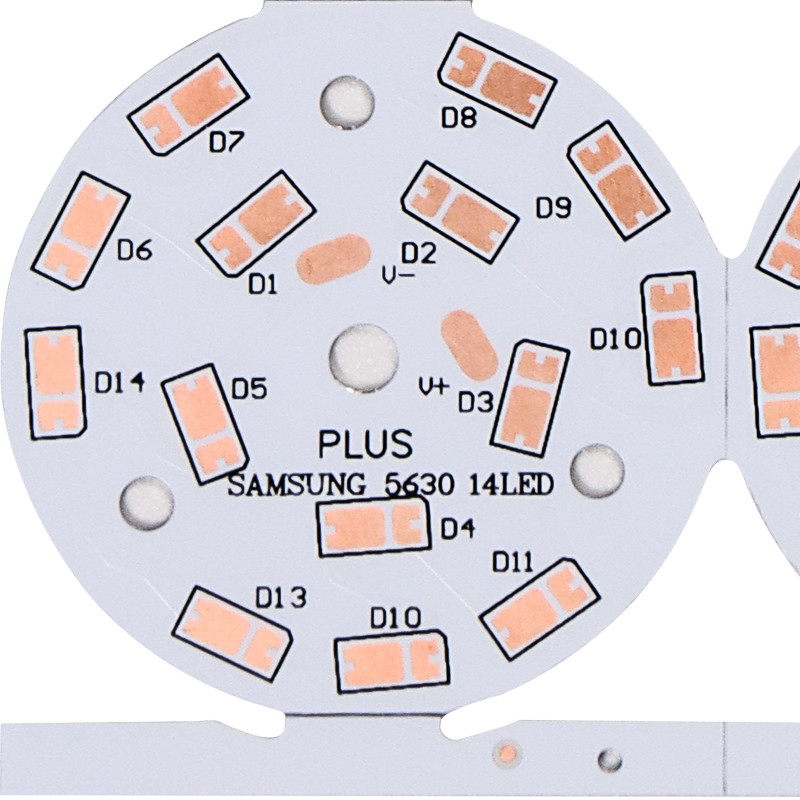

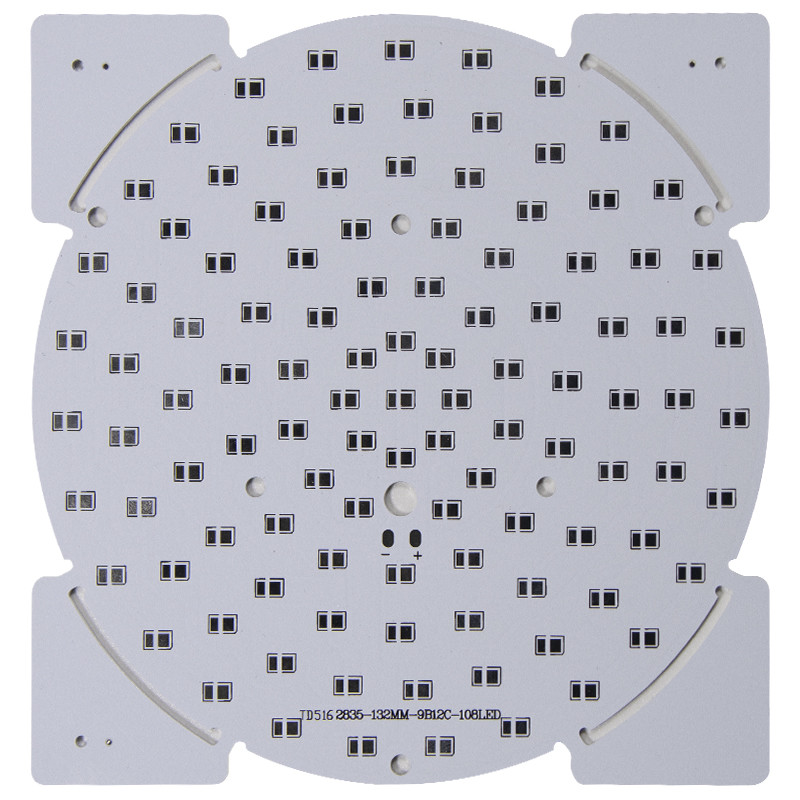

L'électronique Max Panel d'ODM SMD 5630 LED MCPCB d'OEM 1550mm*800mm



Carte PCB en aluminium de la carte de carte PCB de carte PCB de l'électronique LED LED SMD 5630 PCBA LED



La carte PCB en aluminium est juste comme une carte PCB commune ; la seule différence est dans la matière première. La matière première dans le PCBs en aluminium est en aluminium, qui a une capacité de dissipation thermique, une longévité, et une stabilité plus excellentes de dimension.

PCBs normal ne peut pas manipuler des hautes températures, et en raison des composants de chaleur-dissipation élevés, elles se plient rapidement. Par conséquent, il est nécessaire d'employer la carte PCB en aluminium où la dissipation de haut température ou thermique est prévue.

PCBs basé en aluminium sont un stratifié plaqué de cuivre basé sur métal unique. Ces types de cartes électronique ont la bonne conduction thermique, l'isolation électrique, et l'excellente représentation de usinage.

Selon les différents structures de conception et scénarios d'application de la carte PCB en aluminium, il y a principalement de la carte PCB en aluminium à simple face, la carte PCB double face d'aluminm, la carte PCB en aluminium flexible, la carte PCB en aluminium mélangée, la carte PCB en aluminium multicouche, carte PCB en aluminium d'à travers-trou, et ainsi de suite.



Carte PCB Capactity

Matière première

FR-4, 22F, CEM-3, CEM-1, en aluminium, HB, 94V0

Couches

1-22 couches

Max Panel

1550mm*800mm

Épaisseur de cuivre

0.5oz, 1oz, 2oz, 3oz, 4oz

Épaisseur diélectrique

0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm

Épaisseur de noyau de conseil

0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm et 3.2mm

Épaisseur de conseil

0.4mm - 4.0mm

Tolérance d'épaisseur

+/--10%

Usinage en aluminium

Le perçage, tapant, fraisant, acheminement, Matrice-poinçonnant, interrompent l'étiquette disponible

Min Hole

0,2 millimètres

Max Working Voltage

2.5kVDC (diélectrique de 0.075mm), 3.75kVDC (diélectrique de 0.15mm)

Min Track Width

0.2mm (8mil)

Min Track Gap

0.2mm (8mil)

Lancement minimum de protection de SMD

0.2mm (8mil)

Finissage extérieur

HASL sans plomb, or d'immersion, argent d'immersion

Couleur de masque de soudure

Vert, etc. bleu

Couleur de légende

Etc. noir et blanc

E-essai

Oui

Certificat

UL/CUL/ROHS/ISO9001

L'électronique Max Panel d'ODM SMD 5630 LED MCPCB d'OEM 1550mm*800mm 0

FAQ :



Q1 : Que diriez-vous de votre capacité d'approvisionnement ?

: Pour le panneau de carte PCB, vous devez préparer des dossiers de dossier, de lui de Gerber devriez comprenant des formats de RS274X, d'ODB++, de DXF, de carte PCB, de PCBDOC etc. Pour PCBA (carte PCB avec les composants soudés), excepté le dossier pour la carte PCB, vous devez également le dossier etc. préparer la liste de BOM (liste des éléments), le dossier de transfert (format de txt), la vraie image témoin ou de pdf 3D version.



Q2 : Que diriez-vous de des frais de transport ?

: Les frais de transport sont déterminés par la destination, poids, taille d'emballage des marchandises. Svp faites-nous savoir si vous avez besoin de nous pour vous citer les frais de transport.



Q3 : Avez-vous MOQ avez-vous limité ?

Nous n'avons aucun MOQ avons limité, l'ordre minimum que nous acceptons est 1pcs.
