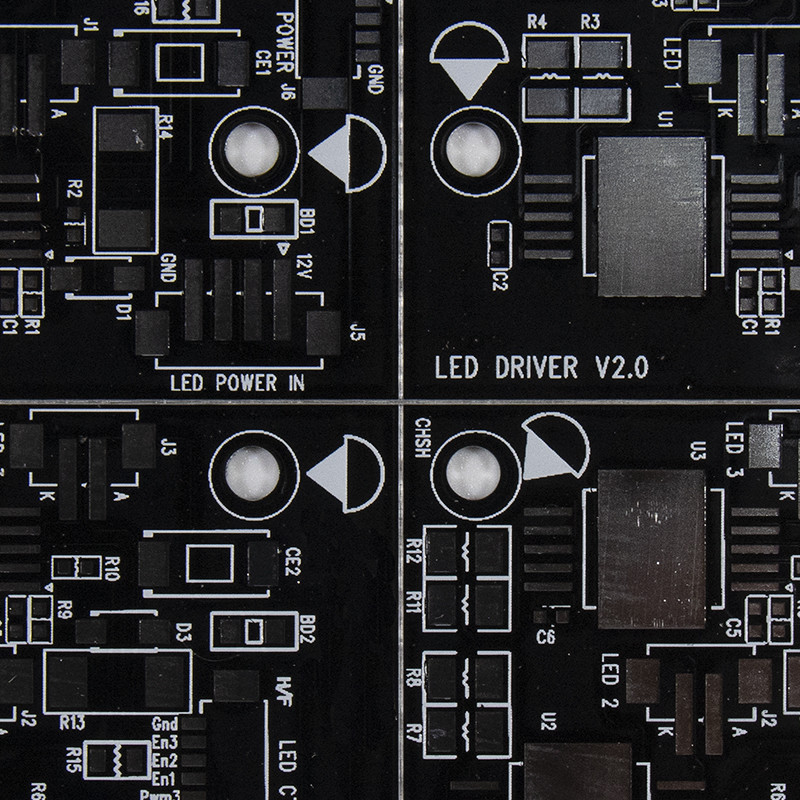

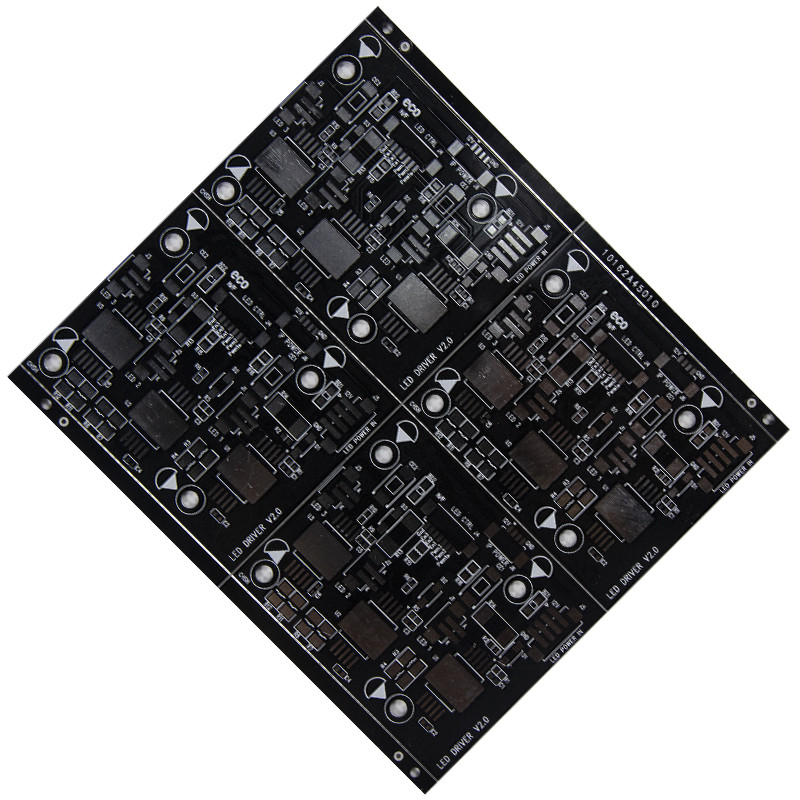

Panneau en aluminium de carte PCB de plat de la place SMD LED pour la lampe de lumière de LED
Le plat en aluminium de Smd de place faite sur commande a mené le panneau de carte PCB pour la lampe légère menée
Avantages de la carte PCB en aluminium :
Il y a de divers avantages de PCBs en aluminium, certains d'entre eux sont,
1. Carte PCB abordable de noyau en métal
PCBs en aluminium sont beaucoup meilleur marché que l'autre noyau PCBs en métal. Ils ont une conduction thermique plus élevée par rapport à FR-4 utilisé généralement PCBs. En revanche, si vous employez PCBs de cuivre ou en acier inoxydable, puis lui soyez plus haut dans le coût. Ainsi, vous pouvez épargner l'argent en obtenant le type le meilleur marché de noyau PCBs en métal. La raison derrière le coût bas est que l'aluminium est facilement disponible et a un coût bas par rapport à d'autres métaux utilisés pour MCPCBs.
2. conduction thermique élevée
L'aluminium est employé en raison de sa conduction thermique élevée. Il peut facilement absorber la chaleur produite par les composants à bord. Il peut résister à des hautes températures. Le diélectrique conduit la chaleur des composants et des aides en absorbant la chaleur. Ainsi, il protège les composants travaillant au conseil et peut augmenter la vie. D'ailleurs, il n'y a aucun besoin d'utiliser des radiateurs. Si votre carte PCB a besoin de beaucoup de radiateurs, alors une meilleure option pourrait être la carte PCB en aluminium. Elle pourrait vous sauver argent.
3. forme Retainment
Le problème avec le panneau FR-4 est qu'ils ne peuvent pas maintenir leur forme à températures élevées. Le conseil commence à se plier, et il ne peut pas maintenir ses dimensions. D'autre part, le conseil en aluminium peut maintenir la forme sous l'effort de la température et de pression.
4. favorable à l'environnement
L'aluminium est favorable à l'environnement, et il n'y a aucun mal en l'employant. Il est selon des normes internationales. Il est 100% non-toxique. Il peut également être réutilisé.
5. longévité
PCBs en aluminium sont durable. Ils peuvent résister à l'usure et aux températures extrêmes. L'aluminium est beaucoup plus fort qu'un substrat FR-4 commun, et il a une capacité élevée d'empêcher des dommages accidentels. Il peut manipuler plus de pression et d'effort. Il y a une probabilité très basse de la rupture du conseil.
6. poids léger
L'aluminium a un poids léger même par rapport à l'acier inoxydable de cuivre et. Ainsi, le produit fini peut avoir moins de poids.
Carte PCB Capactity | |
Matière première | FR-4, 22F, CEM-3, CEM-1, en aluminium, HB, 94V0 |
Couches | 1-22 couches |
Max Panel | 1550mm*800mm |
Épaisseur de cuivre | 0.5oz, 1oz, 2oz, 3oz, 4oz |
Épaisseur diélectrique | 0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Épaisseur de noyau de conseil | 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm et 3.2mm |
Épaisseur de conseil | 0.4mm - 4.0mm |
Tolérance d'épaisseur | +/--10% |
Usinage en aluminium | Le perçage, tapant, fraisant, acheminement, Matrice-poinçonnant, interrompent l'étiquette disponible |
Min Hole | 0,2 millimètres |
Max Working Voltage | 2.5kVDC (diélectrique de 0.075mm), 3.75kVDC (diélectrique de 0.15mm) |
Min Track Width | 0.2mm (8mil) |
Min Track Gap | 0.2mm (8mil) |
Lancement minimum de protection de SMD | 0.2mm (8mil) |
Finissage extérieur | HASL sans plomb, or d'immersion, argent d'immersion |
Couleur de masque de soudure | Vert, etc. bleu |
Couleur de légende | Etc. noir et blanc |
E-essai | Oui |
Certificat | UL/CUL/ROHS/ISO9001 |
