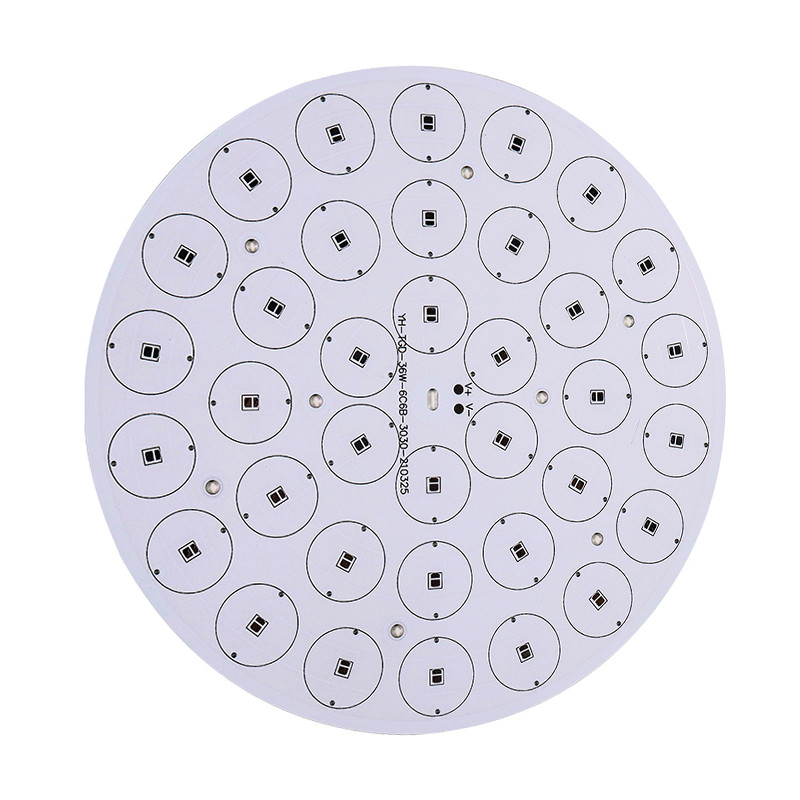

24v épaisseur en aluminium 0.5OZ 1OZ 1.5OZ d'en cuivre de la lumière LED MCPCB
2pcs
MOQ
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: Yizhuo
Certification: CE,ROHS,UL
Numéro de modèle: Panneau 10 de carte PCB de MC
Surligner:

24v lumière LED MCPCB

,

1.5OZ cuivre LED MCPCB

,

Carte PCB plaquée en aluminium d'ODM

Conditions de paiement et expédition
Détails d'emballage: Emballage sous vide + boîte de carton de bonne qualité
Délai de livraison: 10-12 jours de travail
Conditions de paiement: T/T, Western Union
Caractéristiques
Épaisseur de cuivre: 0.5OZ, 1OZ, 1.5OZ
Matériel: Matière première en aluminium
Épaisseur de conseil: 0.8MM, 1.0MM, 2.0MM
Norme de carte PCB: Norme d'IPC-A-610 D/IPC-III
Certification: CE,UL,ROHS
Type de fournisseur: Coutume d'OEM/ODM
Description de produit

24v épaisseur en aluminium 0.5OZ 1OZ 1.5OZ d'en cuivre de la lumière LED MCPCB



24v en aluminium a mené la carte légère de carte PCB électronique l'éclairage de carte PCB de carte



Représentation en aluminium de carte PCB de base :


  • Une meilleures dissipation thermique et conductivité : Comparé à la carte PCB FR4 ordinaire, la carte PCB en aluminium a l'excellente représentation de dissipation thermique. Par exemple, la carte PCB Fr4 avec une épaisseur de 1.5mm aura une résistance thermique de 20-22 degrés par watt, alors que la carte PCB en aluminium avec une profondeur de 1.5mm aura une résistance thermique de 1-2 degrés par watt.

  • Il n'y a aucun problème grave de dilatation thermique ou de contraction : chaque substance a son coefficient de dilatation thermique. Le CTE d'en aluminium (34h C) et de cuivre (30h C) est tout à fait étroit. Depuis le puits en aluminium de travail de PCBs en termes de dissipation thermique, ils n'ont pas les questions graves d'expansion ou de contraction. Ils travaillent excellemment et sont durables et dignes de confiance.

  • Stabilité dimensionnelle : PCBs en aluminium montrent la stabilité dimensionnelle et la taille stable. Par exemple, quand elles sont chauffées de 30-140 degrés, leur taille a seulement eu un changement par 2.5%-3.0%.

  • D'autres : PCBs en aluminium peut être employé dans la technologie de bâti de surface de dispositif de puissance. Ils sont valides pour l'usage dans la conception de circuit en raison de leur représentation en termes de dilatation thermique de conception de circuit. Ils aident à prolonger la durée de conservation de produit et la densité de puissance de produit. Ils sont également extrêmement dignes de confiance. Ils peuvent aider à rétrécir le volume global du produit et sont également une option meilleur marché. Ils montrent le blindage électromagnétique et la résistance diélectrique élevée.

Carte PCB Capactity

Matière première

FR-4, 22F, CEM-3, CEM-1, en aluminium, HB, 94V0

Couches

1-22 couches

Max Panel

1550mm*800mm

Épaisseur de cuivre

0.5oz, 1oz, 2oz, 3oz, 4oz

Épaisseur diélectrique

0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm

Épaisseur de noyau de conseil

0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm et 3.2mm

Épaisseur de conseil

0.4mm - 4.0mm

Tolérance d'épaisseur

+/--10%

Usinage en aluminium

Le perçage, tapant, fraisant, acheminement, Matrice-poinçonnant, interrompent l'étiquette disponible

Min Hole

0,2 millimètres

Max Working Voltage

2.5kVDC (diélectrique de 0.075mm), 3.75kVDC (diélectrique de 0.15mm)

Min Track Width

0.2mm (8mil)

Min Track Gap

0.2mm (8mil)

Lancement minimum de protection de SMD

0.2mm (8mil)

Finissage extérieur

HASL sans plomb, or d'immersion, argent d'immersion

Couleur de masque de soudure

Vert, etc. bleu

Couleur de légende

Etc. noir et blanc

E-essai

Oui

Certificat

UL/CUL/ROHS/ISO9001

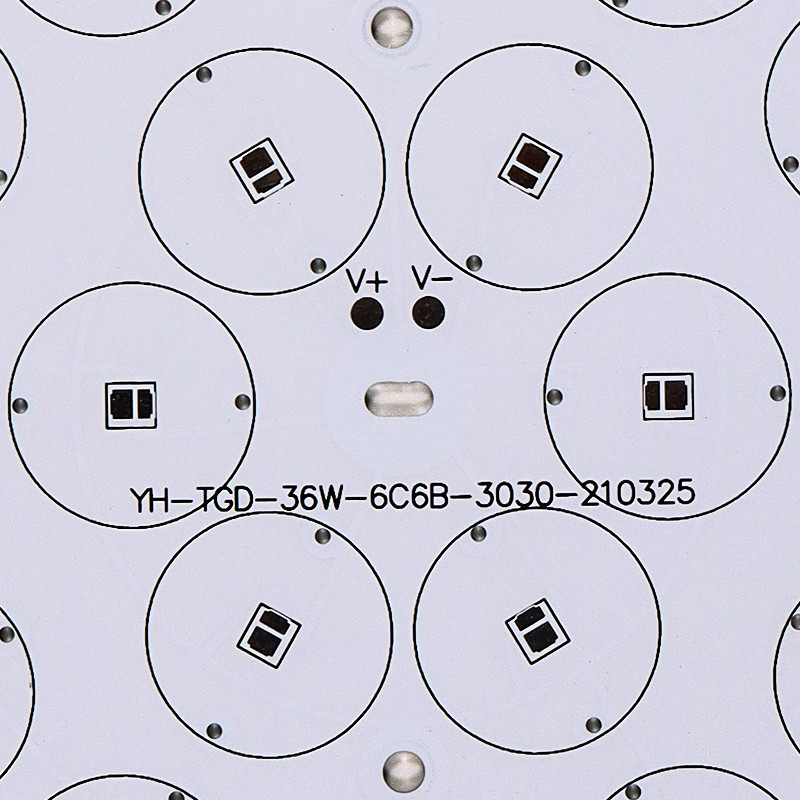

24v épaisseur en aluminium 0.5OZ 1OZ 1.5OZ d'en cuivre de la lumière LED MCPCB 024v épaisseur en aluminium 0.5OZ 1OZ 1.5OZ d'en cuivre de la lumière LED MCPCB 1





FAQ :



Q1 : Que diriez-vous de votre capacité d'approvisionnement ?

: Pour le panneau de carte PCB, vous devez préparer des dossiers de dossier, de lui de Gerber devriez comprenant des formats de RS274X, d'ODB++, de DXF, de carte PCB, de PCBDOC etc. Pour PCBA (carte PCB avec les composants soudés), excepté le dossier pour la carte PCB, vous devez également le dossier etc. préparer la liste de BOM (liste des éléments), le dossier de transfert (format de txt), la vraie image témoin ou de pdf 3D version.



Q2 : Que diriez-vous de des frais de transport ?

: Les frais de transport sont déterminés par la destination, poids, taille d'emballage des marchandises. Svp faites-nous savoir si vous avez besoin de nous pour vous citer les frais de transport.



Q3 : Mes dossiers sont-ils sûrs ?

Vos dossiers sont tenus dans la protection et sécurité complète. Nous protégeons la propriété intellectuelle pour nos clients dans le processus entier. Tous les documents des clients ne sont jamais partagés avec aucun tiers.
