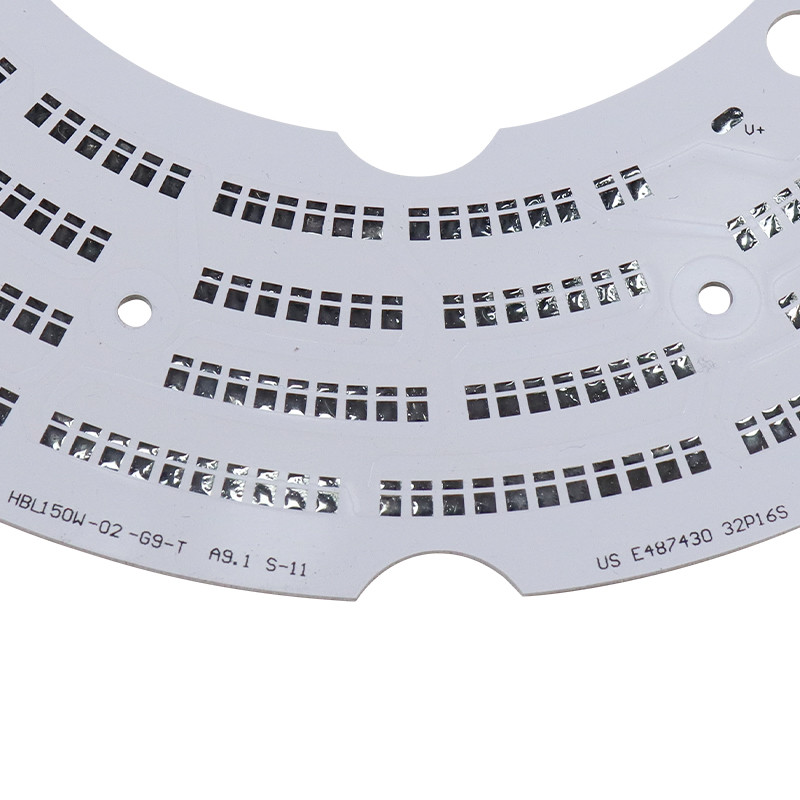

Carte de diode de carte PCB de contrôleur de Min Line Spacing 0.15mm LED

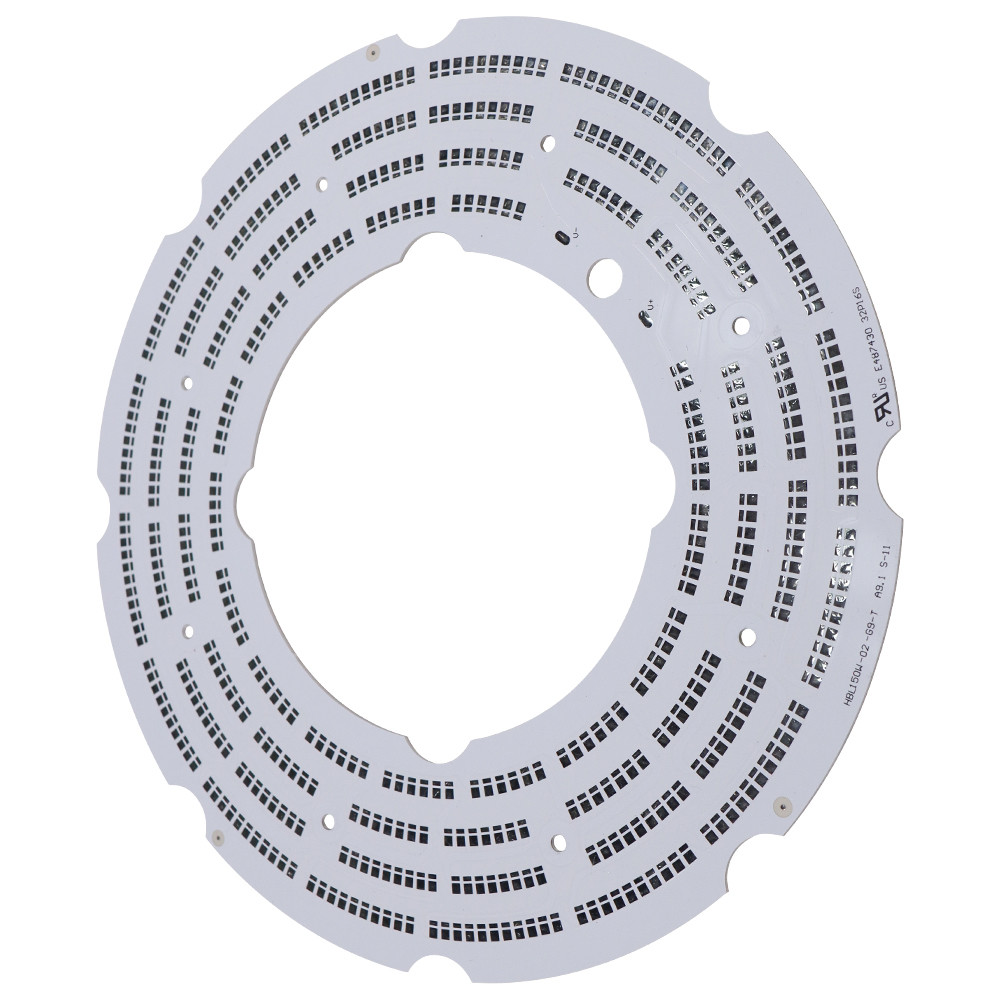

Rohs a mené la carte PCB en aluminium de lampe autour du panneau mené de carte PCB utilisé pour la lumière menée
Avantages de PCBs en aluminium :
L'utilisation de PCBs en aluminium offre plusieurs avantages par rapport à cela de FR-4 régulier PCBs. Comparé aux constructions FR-4 standard, l'offre en aluminium de PCBs une dissipation thermique nettement supérieure. Bien que seulement un dixième de l'épaisseur du l'époxyde-verre conventionnel, les diélectriques dans une carte PCB en aluminium puisse être 5 à 10 fois plus conducteur thermiquement. Ceci fait la gestion thermique dans plus efficace en aluminium de PCBs exponentiellement comparé à celui d'une carte PCB rigide conventionnelle. Par conséquent, les concepteurs peuvent employer les poids de cuivre inférieurs dans PCBs en aluminium que ceux suggérés par IPC dans leurs diagrammes de chaleur-hausse.
Différents types de PCBs en aluminium
Les fabricants ont été réussis dans différents types d'innovation de PCBs en aluminium comme :
PCBs en aluminium flexible : Ceux-ci emploient de nouveaux diélectriques flexibles comportant des systèmes de résine de Polyimide avec les remplisseurs en céramique pour l'excellentes isolation, conduction thermique, et flexibilité électriques. L'aluminium flexible d'utilisations à base métallique tel que 5754 ou semblable. La combinaison produit une carte PCB que l'utilisateur peut se plier en place, mais pas l'utilisation pour le fléchissement régulier.
PCBs en aluminium hybride : Ceux-ci emploient un matériel non-thermique comme montage partiel, que le constructeur traite indépendamment, et puis des liens à la base en aluminium utilisant les matériaux thermiques. Par exemple, un conventionnel 2 - ou 4 la carte PCB de la couche FR-4 a collé sur une base en aluminium aide à améliorer la dissipation thermique et la rigidité mécanique.
PCBs en aluminium multicouche : Les constructeurs font ces derniers à partir des couches multiples de diélectriques thermiquement conducteurs. Le concepteur peut placer un ou plusieurs couches de circuits enterrés dans les diélectriques, et emploie des vias aveugles et enterrés. Cependant, ces PCBs ne sont pas aussi efficace dans la chaleur de transfert.
À travers-trou PCBs en aluminium : Avant la stratification, le constructeur doit perforer la base en aluminium, et la remblaye avec le diélectrique pour former le noyau d'une carte PCB multicouche. Ceci permet au constructeur de stratifier les deux côtés de la base en aluminium avec les matériaux thermiques et les montages partiels de carte PCB. Après stratification, le constructeur peut forer l'ensemble comme forer une carte PCB multicouche conventionnelle, avec plaqué par des trous passant par les dégagements dans l'aluminium. C'est la construction la plus complexe d'une carte PCB en aluminium.
Type de produit |
Panneau mené rond de carte PCB |
Taille maximum de panneau |
20" *24 » (1170mm*600mm) |
Épaisseur de cuivre |
0.5oz, 1oz, 2oz, 3oz et 4 onces |
Épaisseur diélectrique (au substrat) |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm et 3.2mm |
Épaisseur de finition de conseil |
0.4mm à 4.0mm |
Tolérance d'épaisseur |
+/--10% |
Usinage en aluminium |
Le perçage, tapant, fraisant, acheminement, Matrice-poinçonnant, interrompent l'étiquette disponible |
Taille de trou de Min. Finish |
0.25mm |
Tension de Max.working |
2.5kVDC (diélectrique de 0.075mm), 3.75kVDC (diélectrique de 0.15mm) |
Largeur de Min.Track |
0.2mm (8mils) |
Espace de Min.Track |
0.2mm (8mils) |
Lancement minimal de protection de SMD |
0.2mm (8mils) |
Finissage extérieur |
HASL, HASL sans plomb, or d'immersion, or instantané, OSP |
Couleur de Soldermask |
Blanc, noir, d'autres disponibles |
Couleur de légende |
Noir, blanc, d'autres disponibles |
FAQ :
Q1. Est-ce que je peux avoir une commande d'échantillon pour la lumière menée ?
: Oui, nous faisons bon accueil à l'ordre d'échantillon pour examiner et vérifier la qualité. Les échantillons mélangés sont acceptables.
Q2 : Avez-vous l'entretien après-vente de produit disponible pour vos clients ?
: Oui, pour tous les problèmes de qualité Fulltronics prendra notre responsabilité de la résoudre pour vous n'importe quand.
Q3 : Qu'un peu le format de fichier de carte PCB peut-il vous accepter pour la production ?
: Gerber, PROTEL 99SE, PROTEL DXP, carte PCB de PUISSANCE, CAM350, GCCAM, ODB+ (.TGZ)
