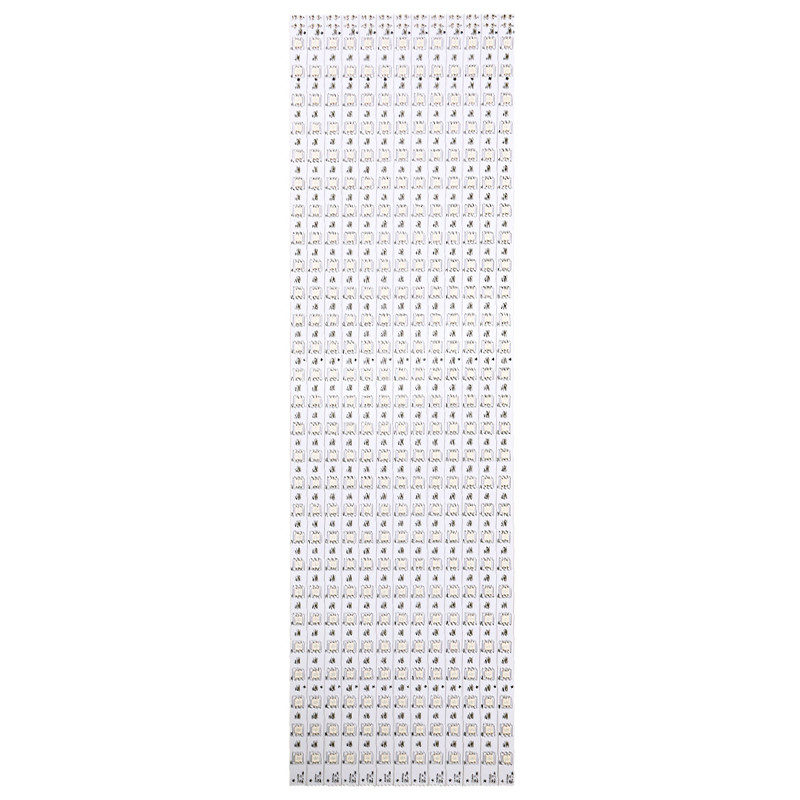

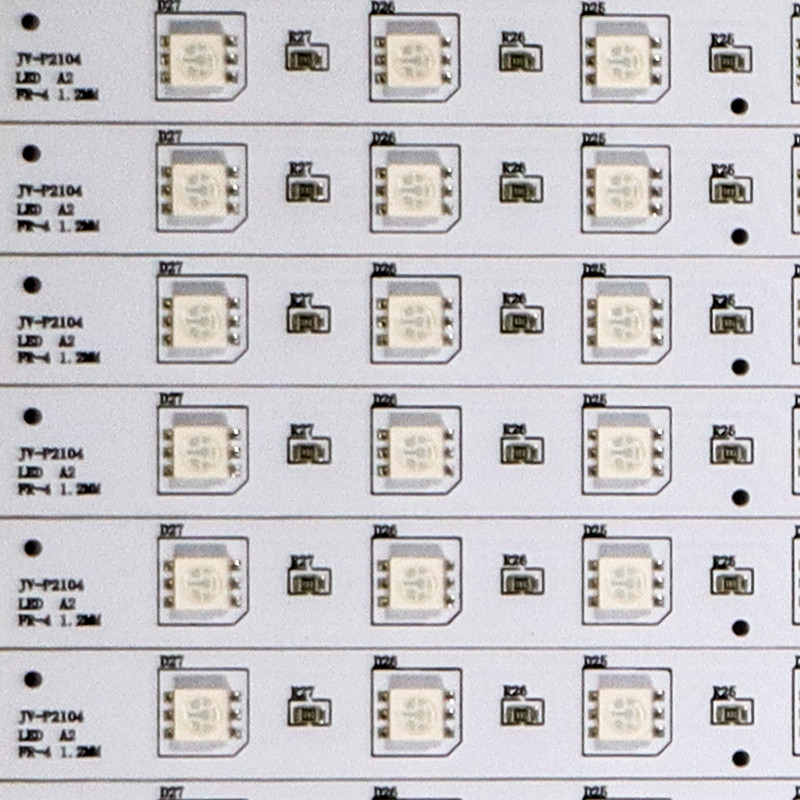

Carte électronique faite sur commande PCBs LED de lumière multicouche de tube d'OEM 94V0

L'OEM de la carte PCB 94vo la carte PCB que multicouche a mené le mcpcb de lumière de tube a mené la lumière de roche de panneau de carte PCB

Classification de PCBs en aluminium : PCBs en aluminium sont essentiellement divisés en trois catégories.

1 : Carte PCB en aluminium universelle : la couche diélectrique utilisée ici se compose du pre-preg époxyde de fibre de verre.

2 : Carte PCB en aluminium Thermique-conductrice élevée : la couche diélectrique se compose de la résine époxyde. La résine a employé doit avoir la conduction thermique élevée.

3 : Carte PCB en aluminium à haute fréquence : la couche diélectrique se compose de pre-preg de fibre de verre de résine de polyoléfine ou de polyimide.

Difficultés de fabrication de PCBs en aluminium :

Le processus de fabrication pour presque tout le PCBs en aluminium est essentiellement identique. Ici nous discuterons les processus de fabrication principaux, les difficultés et leurs solutions.

Gravure à l'eau-forte de cuivre : l'aluminium de cuivre utilisé dans PCBs en aluminium est comparativement plus épais. Si l'aluminium de cuivre est au-dessus de 3oz cependant, gravure à l'eau-forte exige la compensation de largeur. Si elle n'est pas selon la demande de la conception, la largeur de trace sera hors de tolérance après graver à l'eau-forte. Par conséquent la compensation de largeur de trace devrait être conçue exactement. Les facteurs de gravure à l'eau-forte doivent être commandés pendant le processus de fabrication.

Impression de masque de soudure : en raison de l'aluminium de cuivre épais il y a une difficulté dans l'impression de masque de soudure de la carte PCB en aluminium. C'est parce que si le cuivre de trace est trop épais puis l'image gravée à l'eau-forte aura une grande différence entre la surface de trace et l'impression de masque du conseil bas et de la soudure soyez difficile. Par conséquent, l'impression de deux fois de masque de soudure est employée. L'huile de masque de soudure utilisée devrait être de la bonne qualité et dans certains cas le remplissage de résine est fait d'abord et soude ensuite le masque.

Fabrication mécanique : le processus de fabrication mécanique implique etc. mécanique de forage, de moulage et de v-marquage par l'intermédiaire dont est parti sur interne. Ceci tend à réduire la force électrique. Par conséquent, le fraisage électrique et le coupeur de fraisage professionnel devraient être utilisés pour la fabrication à faible volume des produits. Les paramètres de forage devraient être ajustés pour empêcher des bavures de se produire. Ceci aidera votre fabrication mécanique.

FAQ :

Q1. Comment est-ce que je peux obtenir un échantillon pour vérifier votre qualité ?
