Carte en aluminium dégrossie par double de carte PCB de la carte PCB 5W d'ODM DIY d'OEM
2pcs
MOQ
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: Yizhuo
Certification: CE,ROHS,UL
Numéro de modèle: mcpcb mené 03 de lumière de tube
Surligner:

Le double d'ODM DIY a dégrossi carte PCB

,

le double 5W a dégrossi PCBs

,

carte en aluminium de la carte PCB 5W

Conditions de paiement et expédition
Détails d'emballage: Emballage sous vide + boîte de carton de bonne qualité
Délai de livraison: 10-12 jours de travail
Conditions de paiement: T/T, Western Union
Caractéristiques
Couche: 1-2 couches
Épaisseur de cuivre: 1 once
Ligne largeur minimum: 0.075mm (3/3 mil)
Épaisseur de conseil: 1.0/1.2/1.6mm
Finissage extérieur: HASL, OSP, l'ENIG, doigt d'or
Essai: Mouche-sonde, essai de 100% AOI, 100% ET essai,
Description de produit

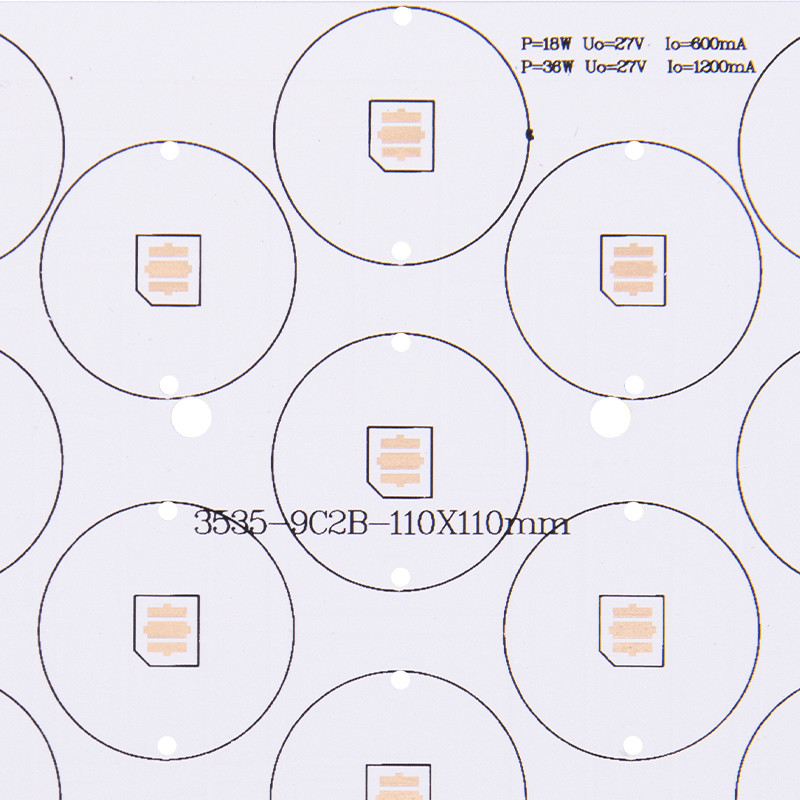

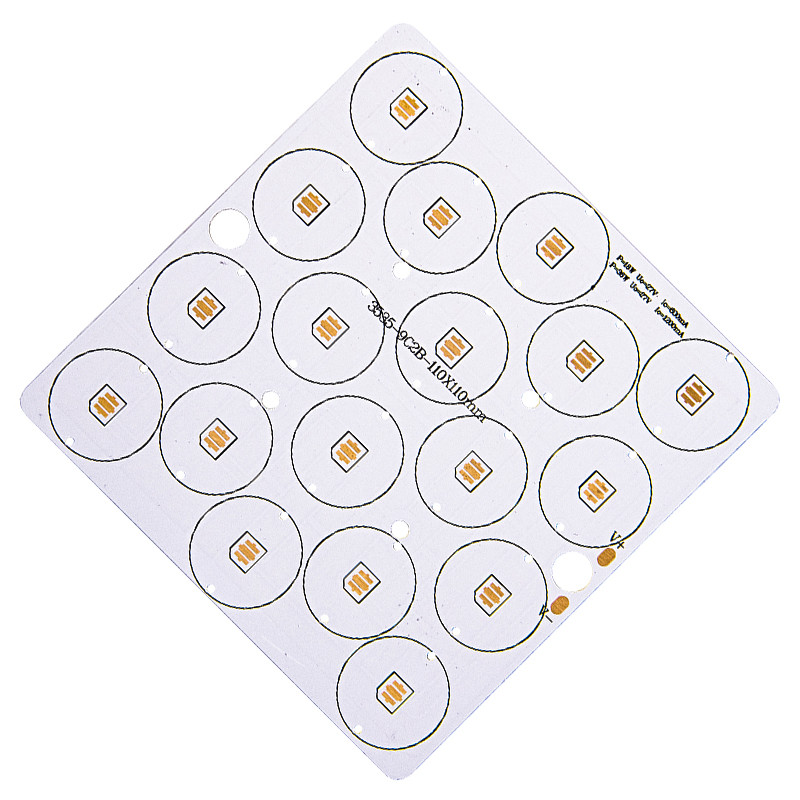

Carte en aluminium dégrossie par double de carte PCB de la carte PCB 5W d'ODM DIY d'OEM



Carte en aluminium en aluminium de carte PCB du panneau 5W de carte PCB de lumière de DIY longue



Structure de PCBs en aluminium

PCBs en aluminium sont réellement tout à fait semblable à FR4 PCBs. La structure de base de PCBs en aluminium est quatre couches. Elle se compose d'une couche diélectrique, d'un aluminium de cuivre, d'une couche de base en aluminium, et d'une membrane basse en aluminium.

•  Couche de cuivre d'aluminium

La couche de cuivre utilisée est relativement plus épaisse qu'un CCLs normalement (1oz à 10oz). Une couche plus épaisse de cuivre signifie une plus grande capacité de chargement actuelle.

•  Couche diélectrique

La couche diélectrique est une couche thermiquement conductrice et est autour de 50micrometer à 200micrometer profondément. Elle a une basse résistance thermique et il convient à son application.

•  Base en aluminium

Cette troisième couche est la base en aluminium qui se compose du substrat en aluminium. Elle a la conduction thermique élevée. Couche basse en aluminium de membrane

La membrane basse en aluminium est sélective. Elle joue un rôle défensif en gardant le coffre-fort extérieur en aluminium graver à l'eau-forte et de l'éraflure non désirées. C'est de deux types c.-à-d. environ 250 degrés ou inférieur 120 degrés (la température à hauteur anti)



Non.

Article

Production en série

Prototype

1

Couches

1-8 couches

1-36 couches

2

Max. Panel Size

600*770mm (23,62 ″ de ″ *30.31)

600*770mm (23,62 ″ de ″ *30.31) 500*1200mm (19,69 ″ de ″ *47.24)

3

Épaisseur de Max.Board

8.5mm

8.5mm

4

Min. Board Thickness

2L : 0.3mm,
4L : 0.4mm,
6L : 0.8mm

2L : 0.2mm,
4L : 0.4mm.
6L : 0.6mm

5

Min Inner Layer Clearance

0.1mm (4mil)

0.1mm (4mil)

6

Largeur de Min Line

0.075mm (3/3 mil)

0.075mm (3/3 mil)

7

L'espace de Min Line

0.075mm (3/3 mil)

0.075mm (3/3 mil)

8

Taille de Min.Hole

0.15mm (6mil)

0.15mm (6mil)

9

Épaisseur plaquée minimum de trou

20um (0.8mil)

20um (0.8mil)

10

Taille de trou de Min Blind /Buried

0.1mm (4mil)

0.1mm (1-8layers) (4mil)

11

PTH Dia. Tolerance

±0.076mm (±3mil)

±0.076mm (±3mil)

12

Non PTH Dia. Tolerance

±0.05mm (±2mil)

±0.05mm (±2mil)

13

Déviation de position de trou

±0.05mm (±2mil)

±0.05mm (±2mil)

14

Coppe lourd

4oz/140μm

6oz/175μm

15

S/M minimum Pitch

0.1mm (4mil)

0.1mm (4mil)

Carte en aluminium dégrossie par double de carte PCB de la carte PCB 5W d'ODM DIY d'OEM 0
FAQ :





Q1.  Comment est-ce que je peux obtenir un échantillon pour vérifier votre qualité ?

:  Après confirmation des prix, vous pouvez passer des commandes de des échantillons pour votre essai et évaluation.



Q2 :  Est-ce que tous vos produits sont certifiés avec l'UL, le ROHS etc. ?

:  Oui, nous sommes certifiés à ISO9001 : 2015, ISO14001 : 2015, IFA, UL, GV, ROHS.



Q3 : Que diriez-vous de votre capacité d'approvisionnement ?

:  Notre capacité d'approvisionnement est vers 2000 sqm chaque jour. là où nos 25 l'espace d'usine de 000 sqm accueille des opérations de R&D, de vente, de logistique et de fourniture.
