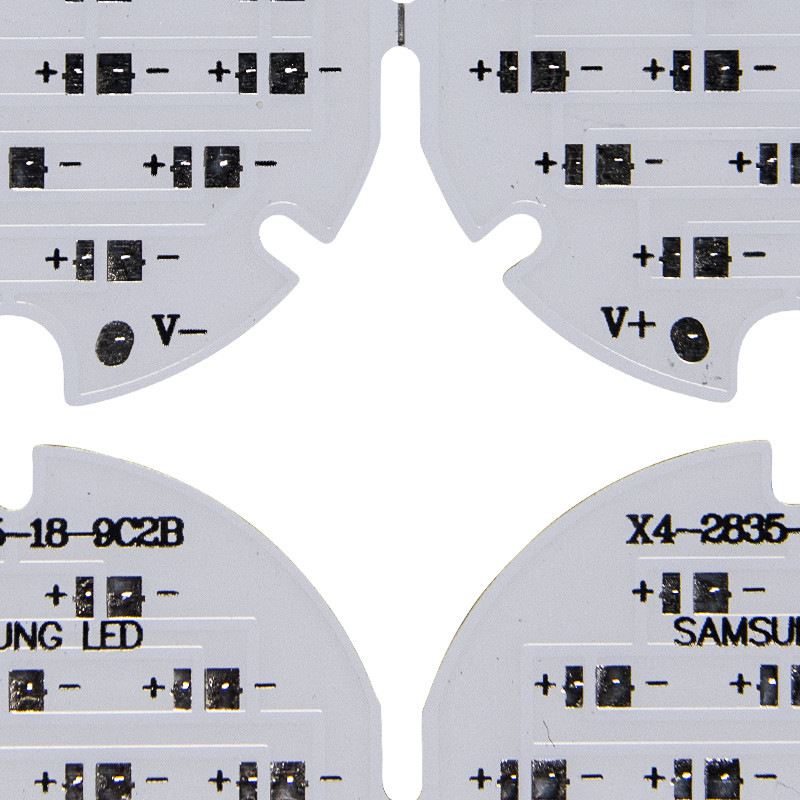

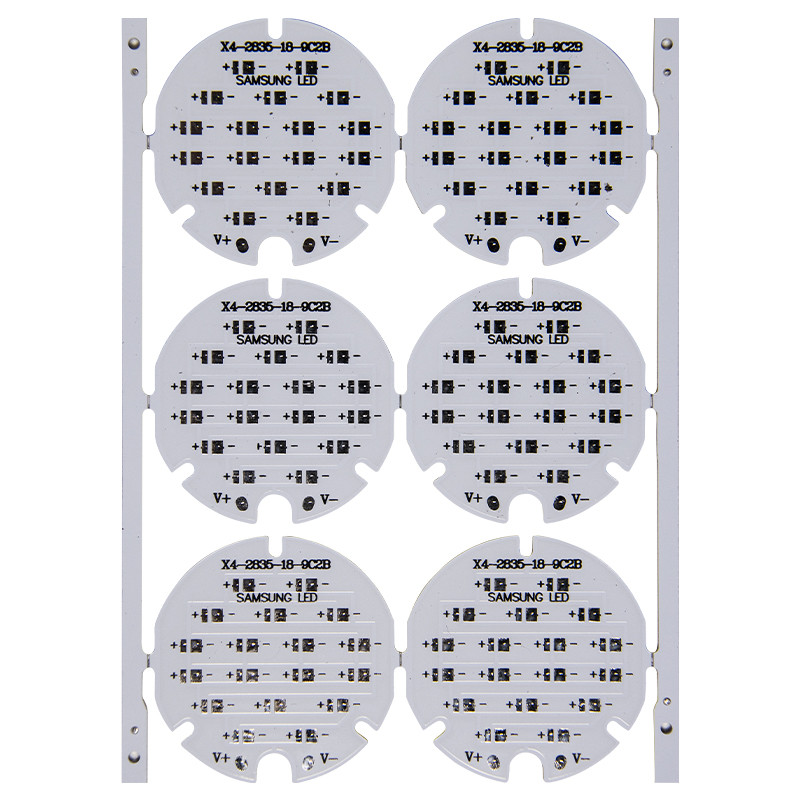

Fléchissez la carte PCB en aluminium de 0.25mm LED
Carte basse en aluminium menée de carte PCB de module utilisée pour la lumière menée
Les relations la carte entre la LED et électronique :
Innovation technique de carte électronique
La carte électronique est une innovation de génie de technologie de circuit, étendant moins d'espace et de matériaux pour des circuits plus complexes et plus à grande échelle. La carte électronique est une invention si importante en technologie de circuit parce qu'elle fait les composants électriques et électroniques plus petits, plus flexibles, et plus précis. Par exemple, FPC (carte PCB flexible), carte PCB multicouche, carte PCB de BGA, carte PCB rigide de câble, et ainsi de suite.
Application large de l'éclairage de LED
La LED est une abréviation pour la diode électroluminescente. Une LED est en grande partie un dispositif de semi-conducteur de deux-avance qui émet la lumière quand les passages actuels dans une direction spécifique. Bien que le début de LED avec les dispositifs qui émettent seulement la lumière d'infrarouge de bas-intensité, cette technologie ait été très utilisé en s'allumant depuis de nombreuses années. Les LED modernes fournissent la lumière non seulement de forte intensité et très lumineuse mais également les différentes utilisations et l'utilisation dans diverses scènes, telles que des lumières de croissance de plantes, des lumières de voiture, réverbères, les feux de signalisation, lumières shadowless dans des salles d'opération d'hôpital.
Carte électronique de LED
Soudant la puce de LED au conseil de carte PCB, tant que le circuit de carte PCB est relié d'une certaine façon, il illuminera, qui forme la carte PCB de LED. LED PCBs en général aussi avoir un radiateur et un piédestal en céramique pour tenir le circuit en place et pour permettre le bon fonctionnement du canal. Un radiateur est exigé parce que les LED tendent à produire de beaucoup de chaleur, qui peut endommager la carte PCB et l'équipement qui relie les circuits.
Puisque la LED produira beaucoup de chaleur, a mené la carte PCB emploie généralement le substrat en métal en tant que son matériel de production. Les métaux avec la capacité d'absorber la chaleur rapidement se sont avérés être un meilleur choix. Généralement, lorsque la carte PCB menée est conçue, la carte PCB d'aluminium est préférée. La carte PCB en aluminium contient habituellement également une couche mince de diélectrique, qui peut absorber la chaleur plus rapidement.
En plus de l'éclairage général, a mené la carte PCB peut également fournir la lumière visible, infrarouge, et la lumière UV. Comparé à d'autres sources lumineuses, la carte PCB de LED peut fournir une plus haute énergie.
Couche
|
1~64 couches
|
Matériel
|
FR4, CEM1, CEM3, taille TG, Rogers, F4B, taconique, FR1, FR2, 94V0, aluminium
|
Capacité de production
|
30000 ㎡/months |
Forme de conseil
|
Rectangulaire, rond, fentes, coupes-circuit, complexe irrégulier
|
Coupe de conseil
|
Cisaillement, V-score, Étiquette-conduit, contre descendu
|
Épaisseur de conseil
|
0.2~8.0mm, câble 0.1-0.25mm
|
Poids de cuivre
|
0.5oZ~12oZ
|
Masque de soudure
|
Etc. vert double face de LPI, rouge, blanc, jaune, bleu, noir, pourpre. Masque de soudure
|
Écran en soie
|
Double face ou à simple face dans etc. blanc, jaune, noir
|
Ligne largeur minimum/espace
|
0.08mm/3mil
|
Dimensions maximum de conseil
|
25.6inch*43.3inch ou 650mm*1100mm
|
Diamètre de forage minimum
|
0.1mm
|
Diamètre de trou de Min Laser Drill
|
0.075mm
|
Finition extérieure
|
HASL, ENIG, étain d'immersion, argent d'immersion, OSP, ENEPIG etc.
|
Toleranc d'épaisseur de conseil
|
± 10%
|
Largeur de fente minimum
|
0,12", 3.0mm, ou 120mils
|
profondeur de V-score
|
20-25% de l'épaisseur de conseil
|
Épaisseur de paroi de PTH
|
>0.025mm
|
Trou Dia Tolerance de PTH
|
±0.076mm
|
Non trou Dia Tolerance de PTH
|
±0.05mm
|
Déviation de position de trou
|
±0.076mm
|
Trous d'évier
|
Oui
|
Norme de qualité
|
IPC-A600F/MIL-STD-105D
|
Format de fichier de conception
|
DXF de Gerber RS-274X, de 274D, d'Eagle et d'AutoCAD, DWG
|
FAQ :
Q1. Avez-vous MOQ avez-vous limité ?
: Nous n'avons aucun MOQ avons limité, l'ordre minimum que nous acceptons est 1pcs.
Q2 : Est-ce que tous vos produits sont certifiés avec l'UL, le ROHS etc. ?
: Oui, nous sommes certifiés à ISO9001 : 2015, ISO14001 : 2015, IFA, UL, GV, ROHS.
Q3 : Quels sont les produits principaux de vos services de PCB/PCBA ?
: Contrôle industriel, des véhicules à moteur, matériel médical, l'électronique de communication, dispositifs de sécurité.
