Aperçu /Produits/Panneau de carte PCB de LED/Panneau de carte PCB de la carte PCB 150mm SMD LED de rond POUR 100 l'éclairage du watt 3030

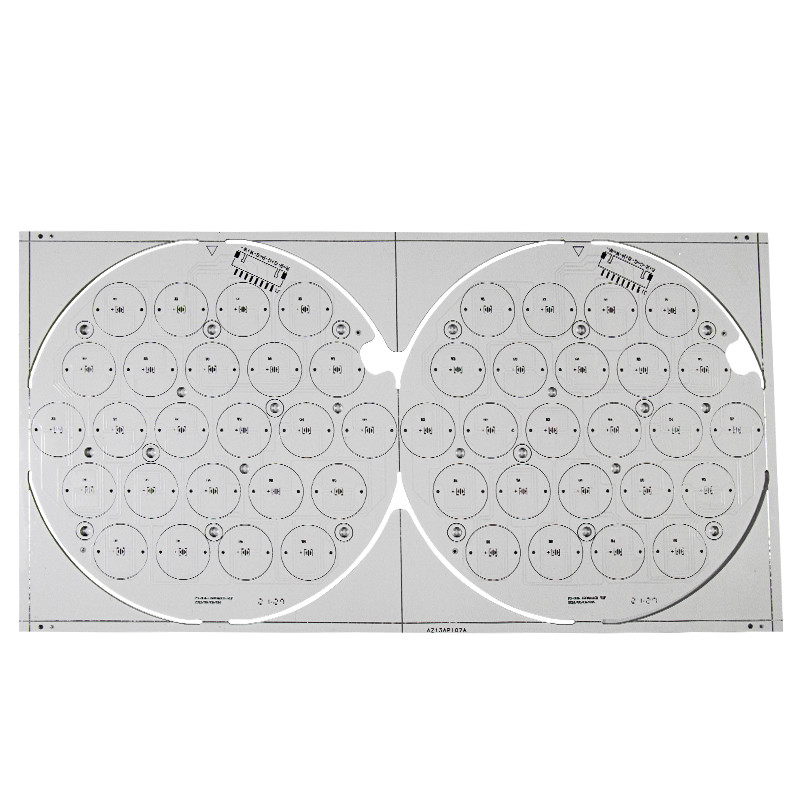

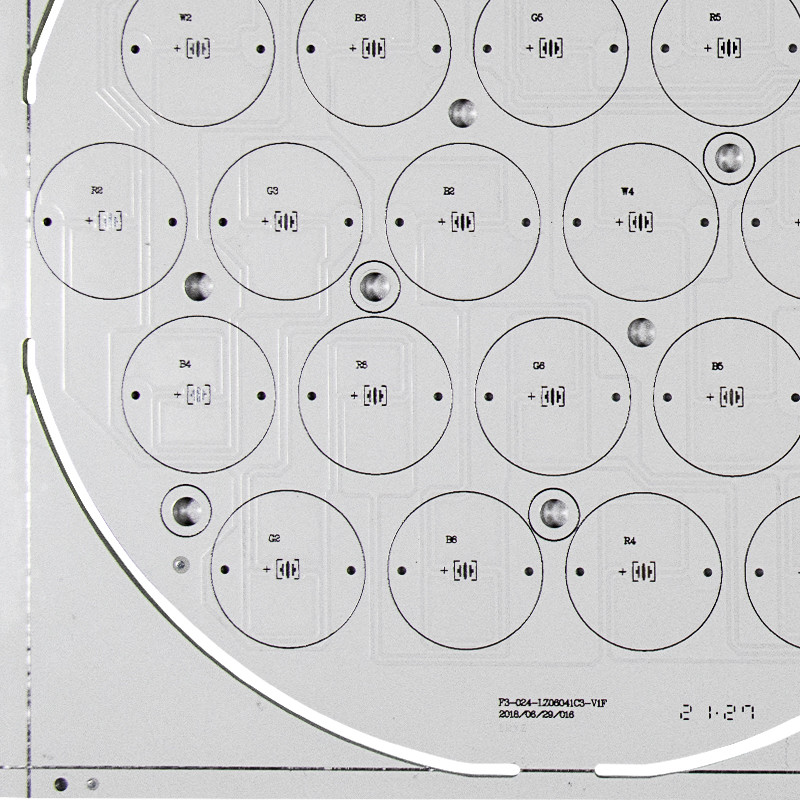

Panneau de carte PCB de la carte PCB 150mm SMD LED de rond POUR 100 l'éclairage du watt 3030
2pcs
MOQ
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: Yizhuo
Certification: CE,ROHS,UL
Numéro de modèle: panneau 02 de carte PCB de rond
Surligner:

Panneau de carte PCB du diamètre 150mm SMD LED

,

Panneau de carte PCB de 3030 SMD LED

,

Carte du diamètre 150mm SMD LED
Conditions de paiement et expédition
Détails d'emballage: Emballage intérieur de vide, emballage standard externe de boîte de carton.
Délai de livraison: 10-12 jours de travail
Conditions de paiement: T/T, Western Union
Caractéristiques
Nom de produit: Panneau rond de carte PCB
Type: Personnalisable
Masque de soudure: blanc, noir, jaune
Essai électrique: Montage/sonde volante
Tolérance de trou: PTH : ±0.075, NTPH : ±0.05
Finitions extérieures: OSP, HASL, HASL si, or d'immersion, etc.
Description de produit

Panneau de carte PCB de la carte PCB 150mm SMD LED de rond POUR 100 l'éclairage du watt 3030



Le diamètre 150mm de panneau de carte PCB du rond SMD LED 100 watts SMD 3030 a mené 2 ans de garantie



Le PC en aluminium est un type de carte électronique de noyau en métal (MCPCB), être répandu largement dans l'industrie d'éclairage de LED.



Si vous recherchez le fabricant en aluminium de carte PCB, Yizhuo a une expérience riche en carte PCB en aluminium de fabrication avec la conduction thermique élevée, nous offre un service de première classe et des options de pointe étendues.

MCPCB, la carte PCB de noyau en métal, la carte PCB thermique – n'importe quel nom vous préférez, ils sont tous les panneaux qui emploient un matériel de métal non précieux en tant que partie d'écarteur de la chaleur de la carte. Ces types de sont typiquement fabriqués avec un aluminium se composant à base métallique (le plus commun) mais peuvent également être produits avec le cuivre.



Non.

Article

Production en série

Prototype

1

Couches

1-8 couches

1-36 couches

2

Max. Panel Size

600*770mm (23,62 ″ de ″ *30.31)

600*770mm (23,62 ″ de ″ *30.31) 500*1200mm (19,69 ″ de ″ *47.24)

3

Épaisseur de Max.Board

8.5mm

8.5mm

4

Min. Board Thickness

2L : 0.3mm,
4L : 0.4mm,
6L : 0.8mm

2L : 0.2mm,
4L : 0.4mm.
6L : 0.6mm

5

Min Inner Layer Clearance

0.1mm (4mil)

0.1mm (4mil)

6

Largeur de Min Line

0.075mm (3/3 mil)

0.075mm (3/3 mil)

7

L'espace de Min Line

0.075mm (3/3 mil)

0.075mm (3/3 mil)

8

Taille de Min.Hole

0.15mm (6mil)

0.15mm (6mil)

9

Épaisseur plaquée minimum de trou

20um (0.8mil)

20um (0.8mil)

10

Taille de trou de Min Blind /Buried

0.1mm (4mil)

0.1mm (1-8layers) (4mil)

11

PTH Dia. Tolerance

±0.076mm (±3mil)

±0.076mm (±3mil)

12

Non PTH Dia. Tolerance

±0.05mm (±2mil)

±0.05mm (±2mil)

13

Déviation de position de trou

±0.05mm (±2mil)

±0.05mm (±2mil)





Panneau de carte PCB de la carte PCB 150mm SMD LED de rond POUR 100 l'éclairage du watt 3030 0



Applications de la carte PCB en aluminium :

Applications d'allumage général (réverbère, lampe-torche, projecteur, etc.)

Applications arrières d'unité légère

Applications des véhicules à moteur du système LED

Convertisseurs de puissance : télécom, régulateur à haute tension, alimentations d'énergie

Applications de contrôle d'hybride/moteur électrique

Photovoltaïque

Panneau de carte PCB de la carte PCB 150mm SMD LED de rond POUR 100 l'éclairage du watt 3030 1


FAQ :



Q1.  Quel est nécessaire pour la citation de la carte PCB PCBA ?

:  Dossier de quantité, de Gerber et conditions de technique (matériel, traitement extérieur de finition, épaisseur de cuivre, épaisseur de conseil,…)



Q2 :  Est-ce que tous vos produits sont certifiés avec l'UL, le ROHS etc. ?

:  Oui, nous sommes certifiés à ISO9001 : 2015, ISO14001 : 2015, IFA, UL, GV, ROHS.



Q3 :  De quelle longueur est-il le délai d'exécution ?

:  Pour des échantillons, cela prendra 5-7 jours de travail ; pour des commandes en gros, cela prendra 10-15 jours de mot.
