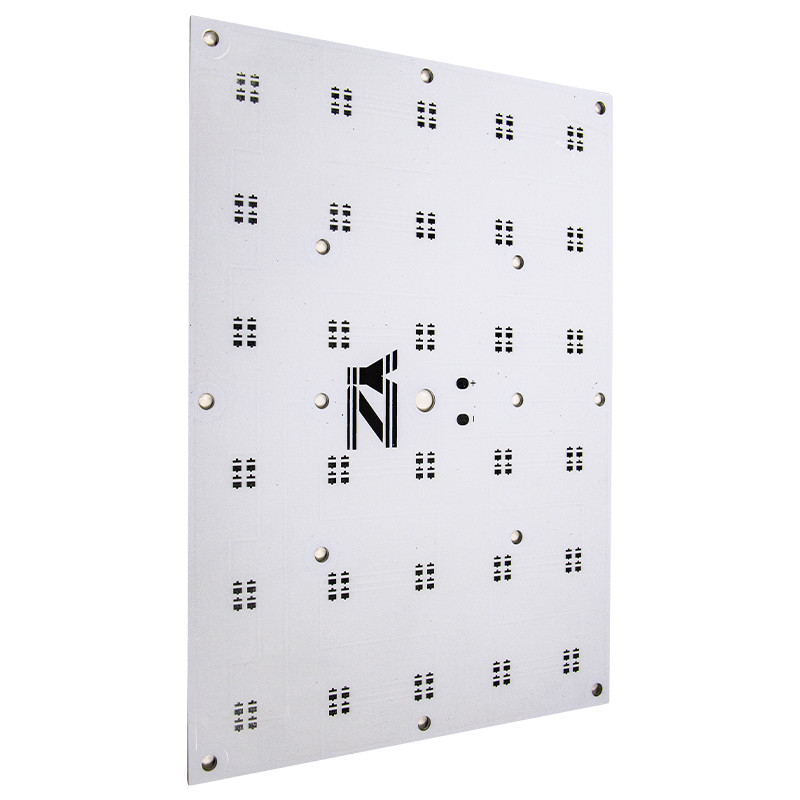

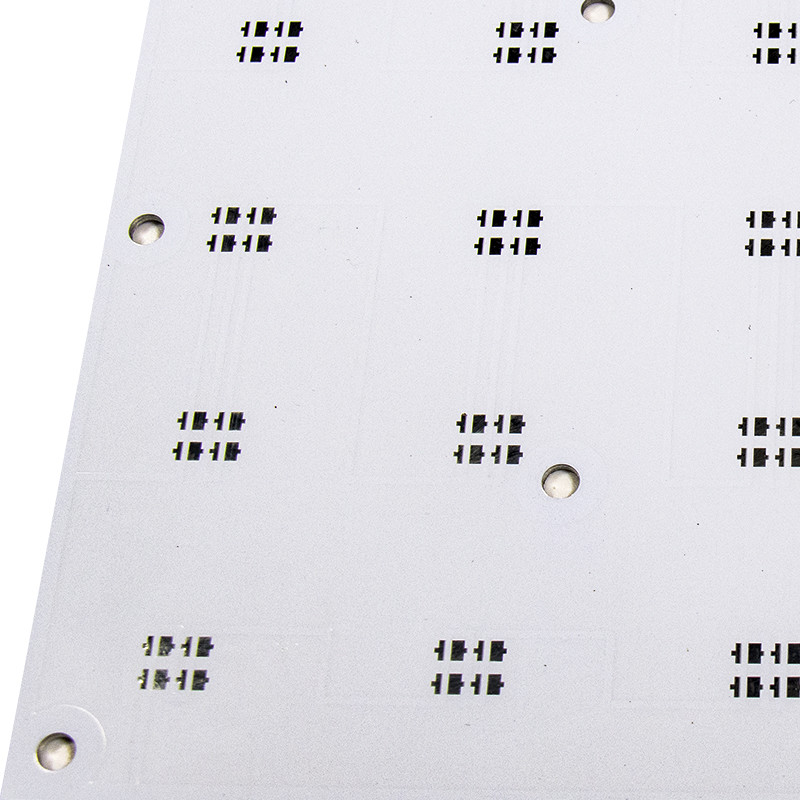

Panneau en aluminium adapté aux besoins du client de la carte PCB 3030 2835 pour les lumières d'ampoule menées
1PCS
MOQ
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: Yizhuo
Certification: UL,CE,ROHS
Numéro de modèle: mcpcb 04
Surligner:

Panneau en aluminium de la carte PCB 2835

,

Panneau en aluminium de la carte PCB 3030

,

carte 94v0 en aluminium

Conditions de paiement et expédition
Détails d'emballage: Emballage sous vide
Délai de livraison: 10-12 jours de travail
Conditions de paiement: T/T
Capacité d'approvisionnement: 120000 sq.m/par mois
Caractéristiques
Matériel: MCPCB
Essai: l'essai de fixturer bâtissent/essais volants
Certificat: ISO9001 : 2008, ROHS, UL
Taille de conseil: peut être adapté aux besoins du client
Silkscreen: Blanc, jaune, noir
Application: Lampe menée
Description de produit

Panneau en aluminium adapté aux besoins du client de la carte PCB 3030 2835 pour les lumières d'ampoule menées



Les modules en aluminium de carte de carte PCB de Mcpcb ont mené des lumières d'ampoule pour pour se développer légères



Fabrication en aluminium de carte PCB : Structure de la carte PCB en aluminium

Le stratifié habillé de cuivre (CCL) est la base de la structure en aluminium de carte PCB. Il comprend la membrane en aluminium, la base en aluminium, la couche diélectrique, et l'aluminium de cuivre. Dans l'image ci-dessous, vous pouvez voir la structure du stratifié habillé de cuivre.

Couche de cuivre d'aluminium

Le CCL en aluminium a la même couche de cuivre d'aluminium que celle de n'importe quel autre type de CCL du PCC. C'est l'objectif du courant pour fournir une grande capacité de chargement actuelle. En raison de ceci, le choix d'un circuit de cuivre épais est une bonne décision à la fabrication en aluminium de carte PCB.

Généralement, le fabricant préfère l'épaisseur entre 1oz à 10oz. Il est important que le postérieur de l'aluminium de cuivre passe par le traitement différent d'oxydation. Le traitement implique des produits chimiques aussi bien.

De même, la partie antérieure passe par l'électrodéposition et le zingage en laiton. La raison principale du traitement avant est d'améliorer la force pelable de la carte électronique en aluminium.

Couche diélectrique

La prochaine couche, est la couche diélectrique. Elle compromet d'un matériel diélectrique thermique composé. Ce matériel a une basse résistance thermique. Généralement, il a une épaisseur s'étendant de 50μm à 200μm. L'épaisseur dépend du type de la carte électronique et de la demande du consommateur.

Cette couche semble être la technologie de base en aluminium de carte électronique. Elle a la même fonctionnalité que celle du vieillissement anti-thermique. D'ailleurs, elle a la capacité de résister à la contrainte thermique aussi bien qu'effort mécanique.

Couche de base en aluminium

Quand nous disons la couche de base en aluminium, nous voulons dire réellement le substrat en aluminium. Ce substrat soutient tous les composants actuels sur le conseil. Il lie les composants au conseil. Il est impératif que ce substrat soit fortement thermiquement conducteur.

La couche de base doit également convenir aux différents processus mécaniques comprenant la coupure, le poinçon, et le forage.

Membrane basse

En aluminium salaire de base un rôle important dans la protection de la surface en aluminium de la carte PCB. Il s'assure que la surface est sûre de l'agent gravant à l'eau-forte et éraflant. Il y a deux types principaux de membrane basse, de première température ordinaire et en second lieu à hauteur anti.

La membrane ordinaire résiste habituellement à la température inférieure à 120°C. Au contraire, la température à hauteur anti peut résister jusqu'à 250°C.

Le type à hauteur anti est le meilleur choix pour la mise à niveau de soudure d'air chaud.



Capacités de PCBA

PCBA clés en main

PCB+components sourcing+assembly+package

Petits groupes d'Assemblée

SMT et À travers-trou, lignes d'OIN SMT et d'IMMERSION

Délai d'exécution

Prototype : 15 jours de travail. Ordre de masse : 20~25 jours de travail

Essai sur des produits

Essai volant de sonde, inspection de rayon X, AOI Test, essai fonctionnel

Quantité

Quantité minimum : 1pcs. Prototype, commande, ordre de masse, tout l'OK

Dossiers requis

Carte PCB : Dossiers de Gerber (FAO, carte PCB, PCBDOC)

Composants : Nomenclatures (liste de BOM)

Assemblée : Dossier de Sélection-N-endroit

Taille de panneau de carte PCB

Taille minimum : pouces 0.25*0.25 (6*6mm)

Taille maximum : pouces 20*20 (500*500mm)

Type de soudure de carte PCB

Pâte soluble dans l'eau de soudure, RoHS sans plomb

Détails de composants

Passif vers le bas à la taille 0201

BGA et VFBGA

Chip Carriers sans plomb /CSP

Assemblée double face de SMT

Lancement fin à 0.8mils

Réparation et Reball de BGA

Retrait et remplacement de partie

Paquet composant

Coupez la bande, tube, bobines, pièces lâches

Assemblage de carte PCB

Perçage-----Exposition-----Électrodéposition-----Etaching et dépouillement-----Poinçon-----Essai électrique-----SMT-----Vague
Soudure-----Se réunir-----LES TCI-----Essai de fonction-----La température et essai d'humidité


Panneau en aluminium adapté aux besoins du client de la carte PCB 3030 2835 pour les lumières d'ampoule menées 0


FAQ :

Q1. Quel est nécessaire pour la citation de la carte PCB PCBA ?
: Carte PCB : Dossier de quantité, de Gerber et conditions de technique (matériel, traitement extérieur de finition, épaisseur de cuivre, épaisseur de conseil,…)

Q2. Comment est-ce que je peux obtenir un échantillon pour vérifier votre qualité ?
: Après confirmation des prix, vous pouvez passer des commandes de des échantillons pour votre essai et évaluation.

Q3 :  De quelle longueur est-il le délai d'exécution ?
:  Pour des échantillons, cela prendra 5-7 jours de travail ; pour des commandes en gros, cela prendra 10-15 jours de mot.
