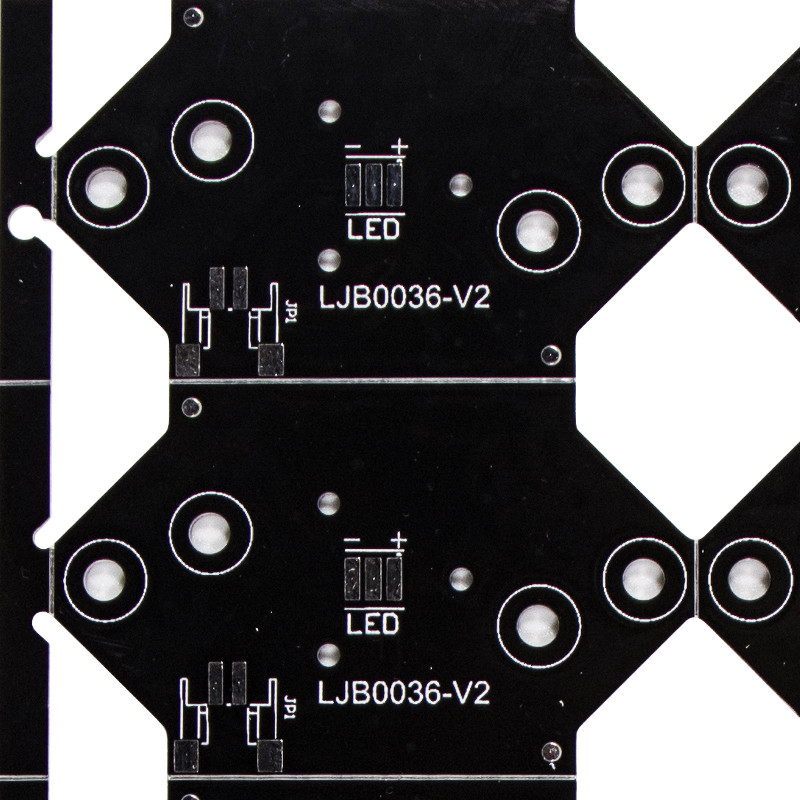

carte de cuivre lourde de carte PCB de soudure noire de 2.0mm pour la lampe de mur
la lampe de mur de cuivre lourde de carte PCB de soudure blanche de 2.0mm a mené la carte
Carte PCB en aluminium contre. Carte PCB de cuivre :
1. Comparaison des prix
La carte PCB de cuivre est les types les plus chers dans la carte électronique de noyau en métal. La conduction thermique est bien mieux que la carte PCB en aluminium, ceci est habituellement employée dans la conception de circuit à haute fréquence.
2. Thermiquement conductivité
La conduction thermique de la carte PCB de cuivre est double plus haute que cela de la carte PCB en aluminium. Plus la conduction thermique est haute, plus l'efficacité de transfert haute est et plus la diffusivité thermique est meilleure. La carte PCB de cuivre a besoin d'un aluminium de cuivre épais pour sa grande capacité de transport actuelle.
3. Pratiques en matière de technologie
Pendant que la carte PCB de cuivre est exigée pour posséder un grand courant portant, un aluminium de cuivre épais est nécessaire, généralement, l'épaisseur est 35μm~280μm. Une carte PCB de cuivre lourde est produite de la même manière en gravant à l'eau-forte le matériel stratifié habillé de cuivre épais de conseil. Elle a employé la technologie d'électrodéposition et une combinaison de l'électrodéposition et gravure à l'eau-forte pour former les caractéristiques de cuivre lourdes qui ont comme conséquence des parois latérales de trace et la sous-cotation ignorable. La carte PCB de cuivre peut être modèle élaboré gravé à l'eau-forte et transformé en plate-forme convexe. Les composants peuvent être fixés à la plate-forme pour réaliser l'effet d'excellent fondre et de dissipation thermique.
Article
|
Capacité
|
Types de produit
|
1-2 couche en aluminium, panneaux de cuivre de carte PCB de base
|
Types de produit
|
en aluminium, de cuivre
|
Taille de finition maximum de conseil
|
250*5000mm
|
Épaisseur de conseil
|
0.4mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 4.0mm, 6.0mm
|
Largeur et espacement minimaux de trace
|
0.045/0.045MM
|
Tolérance pour le produit fini
|
±0.03mm
|
Épaisseur de cuivre
|
12UM, 18UM, 36UM, 70UM
|
Trou Dia.Tolerance (plaquer-à travers-trou) de PTH
|
±0.05mm
|
Critères d'acceptation
|
Norme de production d'usine, gigaoctet ; IPC-650, IPC-6012, IPC-6013 II, IPC-6013 III, etc.
|
FAQ :
Q1. Offrez-vous garantissez-vous pour les produits ?
: Oui, nous offrons 2 ans de garantie à nos produits.
Q2. Comment est-ce que je peux obtenir un échantillon pour vérifier votre qualité ?
: Après confirmation des prix, vous pouvez passer des commandes de des échantillons pour votre essai et évaluation.
Q3 : Est-il CORRECT d'imprimer mon logo sur le produit ?
: Oui. Veuillez nous informer formellement avant notre production et confirmez la conception premièrement basée sur notre échantillon.
