Dissipation thermique en aluminium à simple face de carte de la carte PCB 94v0 bonne
2pcs
MOQ
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: Yizhuo
Certification: CE,ROHS,UL
Numéro de modèle: Carte PCB simple 05 de côté
Surligner:

carte de la carte PCB 94V0

,

Carte de carte PCB de HALS

,

carte PCB de la dissipation 94v0 thermique

Conditions de paiement et expédition
Détails d'emballage: Emballage intérieur de vide, emballage standard externe de boîte de carton.
Délai de livraison: 10-12 jours de travail
Conditions de paiement: T/T, Western Union
Caractéristiques
Finissage extérieur: HALS sans plomb
Matériel: Aluminium
Silkscreen: Blanc, noir
Essai électrique: Montage/sonde volante
Service: Ensemble de carte PCB et de carte PCB
Certification: UL,RoHS, CE
Description de produit

Dissipation thermique en aluminium à simple face de carte de la carte PCB 94v0 bonne



Une couche mince thermiquement de diélectrique conducteur mais électriquement isolant est stratifiée entre un aluminium à base métallique et de cuivre. L'aluminium de cuivre est gravé à l'eau-forte dans le modèle désiré de circuit et l'à base métallique dessine la chaleur à partir de ce circuit par le diélectrique mince.

La carte PCB en aluminium est un stratifié plaqué de cuivre basé sur métal unique ; elle a la bonne conduction thermique, la représentation électrique d'isolation et d'usinage.



La carte PCB en aluminium est une de carte PCB basée sur métal, y compris l'aluminium de cuivre, la couche d'isolation thermique et le substrat en métal, son clivage de structure dans trois couches :

  1. Couche de circuit : l'équivalent d'une carte PCB ordinaire, épaisseur de cuivre de 1oz à 10oz.
  2. Couche d'isolation : L'isolation est une couche d'isolant thermique avec la basse résistance thermique. Épaisseur : 0,003" à 0,006" pouce est la technologie de base en aluminium de carte PCB.
  3. Couche basée : un substrat en métal, habituellement en aluminium ou de cuivre peut être choisi.

La dissipation thermique accordée par cette construction est nettement supérieure aux constructions FR-4 standard. Les diélectriques utilisés sont en général 5 à 10 fois aussi thermiquement conductrices que l'époxyde-verre conventionnel et un dixième de l'épaisseur ayant pour résultat le transfert thermique exponentiellement plus efficace qu'une carte PCB rigide conventionnelle.

Bien que les convertisseurs de puissance et les LED soient les plus grands utilisateurs de ces produits, les sociétés des véhicules à moteur et de rf regardent également pour tirer profit des avantages de ces constructions. Une construction à une seule couche est la construction la plus simple, le plus thermiquement conductrice et la plus rentable. Les conceptions avec des nombres de composants plus élevés peuvent ne pas avoir la pièce pour tout le cheminement exigé sur un à une seule couche. Dans ce cas une conception de deux couches est exigée. Une feuille mince du diélectrique, en général environ .006" épais, est forée, plaqué et gravé à l'eau-forte tout comme un double standard a dégrossi la carte électronique. La feuille est alors stratifiée utilisant le matériel de collage thermiquement conducteur à l'à base métallique. Les résultats supplémentaires de cette couche réseau dans les composants plus loin à partir du radiateur et ont réduit la chaleur pour transfert ainsi cette construction est recommandés seulement si nécessaire.



PUBLICATION PÉRIODIQUE ARTICLE DONNÉES TECHNIQUES
1 Nom de produit La base de haute qualité 5630 a mené le panneau en aluminium de carte PCB
2 Marque sunsoar
3 Couche 1-24 couches
4 Max Board Size 457x610mm
5 Min Board Thickness 4 (couches) 0.40mm/16mil
6 (couches) 0.80mm/32mil
8 (couches) 1.00mm/40mil
10 (couches) 1.20mm/48mil
6 Min Line Width 1 0.10mm/4mil
7 Espacement de MinLine 0.10mm/4mil
8 Min Hole Size 0.20mm/8mil
9 Épaisseur de paroi de PTH 0.020mm/0.8mil
10 Tolérance de diamètre de PTH ±0.05mm/±2mil
11 Tolérance de diamètre de trou de NPTH ±0.025mm/±1mil
12 Contour Tolence ±0.1mm/±4mil
13 S/M Pitch 0.08mm/3mil
14 Allongement 10:1
15 Enveloppe et torsion de carte PCB ≤0.7%
16 Force électrique >1.3KV/mm
17 Résistance au pelage 1.4N/mm
18 Abrasion de masque de soudure ≥6H
19 Inflammabilité de carte PCB 94V-0
20 Contrôle d'impédance ±5%

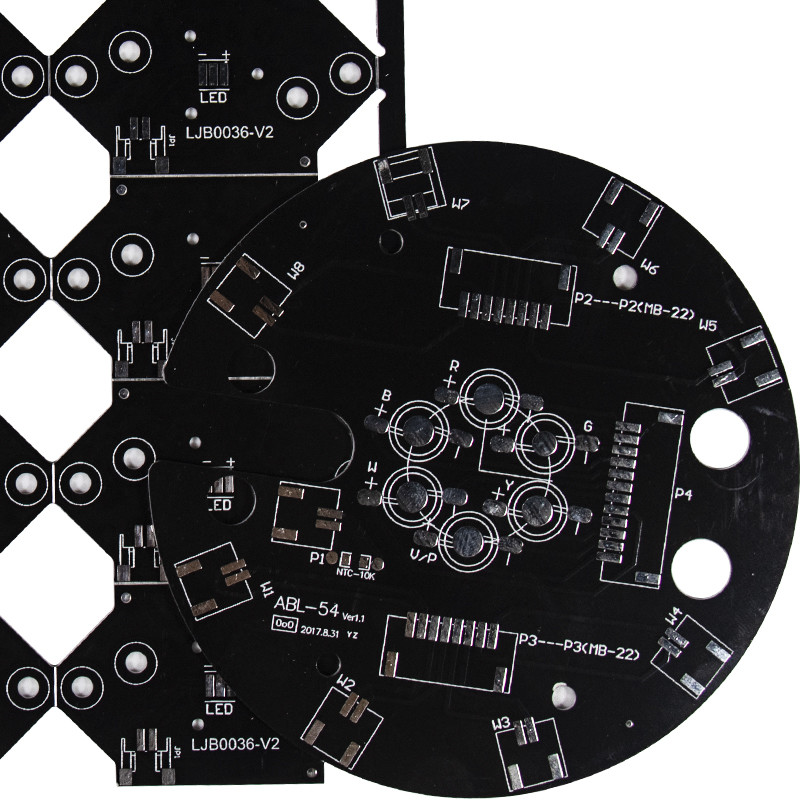

Dissipation thermique en aluminium à simple face de carte de la carte PCB 94v0 bonne 0

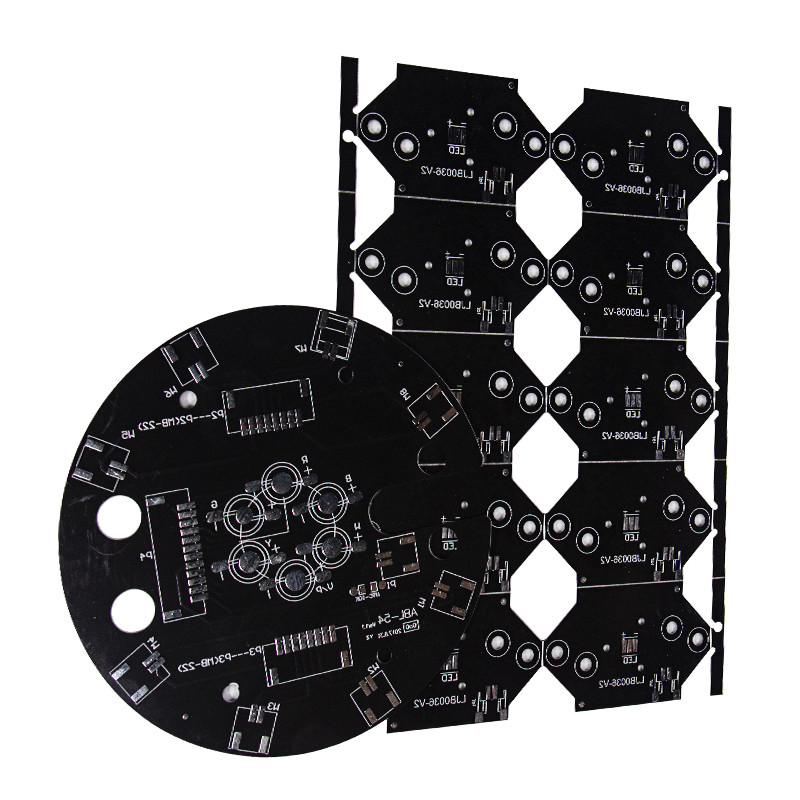

Dissipation thermique en aluminium à simple face de carte de la carte PCB 94v0 bonne 1
FAQ :



Q1.  Est-vous une usine ou la société commerciale ?

:  Nous avons notre propres fabrication de carte PCB et usine d'Assemblée.



Q2 :  Est-ce que tous vos produits sont certifiés avec l'UL, le ROHS etc. ?

:  Oui, nous sommes certifiés à ISO9001 : 2015, ISO14001 : 2015, IFA, UL, GV, ROHS.



Q3 :  Quel service avez-vous ?

:  Nous fournissons la fabrication de carte PCB, composants achetant, ensemble de carte PCB, ensemble complet.
