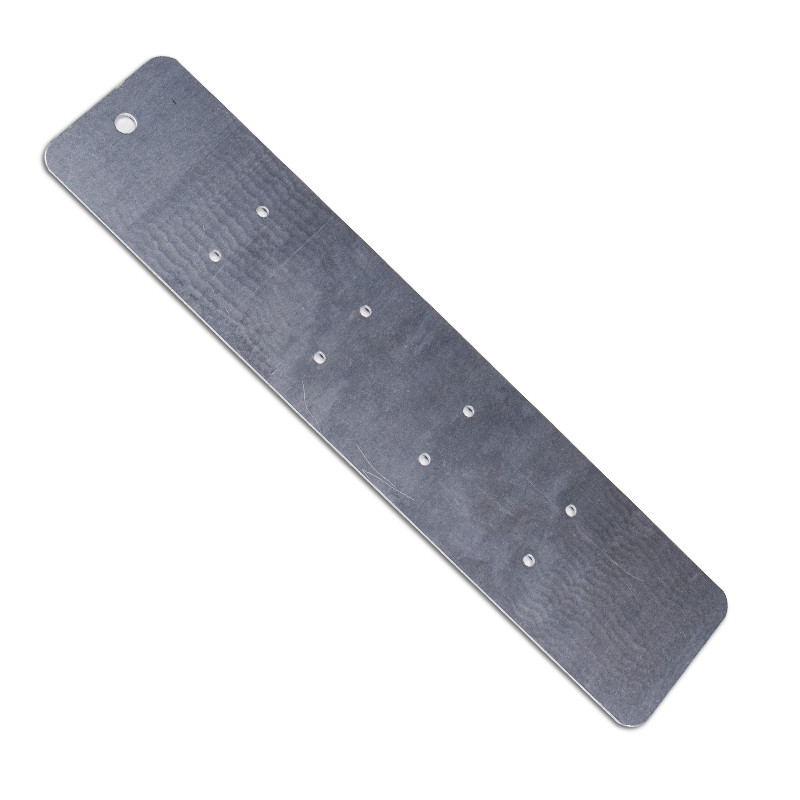

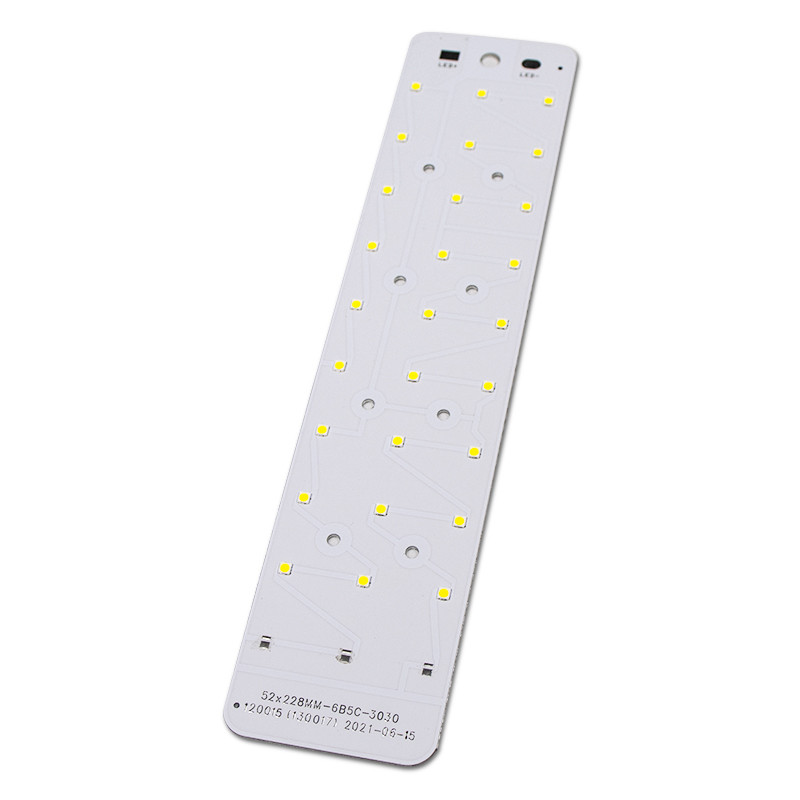

coutume en aluminium 3030 de la carte PCB 94v0 panneau mené de mcpcb de 2835 puces pour le tube T8
• Gravure à l'eau-forte de cuivre épaisse d'aluminium
PCBs en aluminium sont habituellement appliqués dans des dispositifs de puissance avec la densité de puissance élevée ainsi l'aluminium de cuivre est relativement épais. Quand l'aluminium de cuivre est 3oz profondément ou davantage, gravure à l'eau-forte de cuivre d'aluminium exige la compensation de largeur de trace. Autrement, la largeur de trace sera hors de tolérance après graver à l'eau-forte. Par conséquent, pour garantir la largeur de trace/contrôle optimaux d'espacement et d'impédance qui peuvent satisfaire des exigences de conception, le travail suivant doit être fini à l'avance.
a. la compensation de largeur de trace devrait être convenablement conçue.
B. On devrait éliminer l'effet de la fabrication de trace sur la largeur/espacement de trace.
c. graver à l'eau-forte des facteurs et des paramètres d'agent devrait être rigoureusement commandée.
• Impression de masque de soudure
L'impression de masque de soudure est considérée comme une difficulté de fabrication de la fabrication en aluminium de carte PCB due à l'effet de l'aluminium de cuivre épais. Si l'épaisseur d'en cuivre de trace est extraordinaire gravure à l'eau-forte d'image après, une grande différence sera produite entre la surface de trace et le masque du conseil bas et de la soudure deviendra difficile. Pour assurer l'impression douce de masque de soudure, les principes suivants devraient être conformés à :
a. de l'huile de masque de soudure devrait être prise avec la représentation de haute qualité.
b. l'impression de deux fois de masque de soudure est employée.
c. si nécessaire, la méthode de fabrication de la résine remplissant d'abord et la seconde de masque de soudure est comptée dessus.
• Fabrication mécanique
La fabrication mécanique de PCBs en aluminium contiennent le perçage mécanique, fraisant et le moulage et le v-marquage et les bavures tend à être laissé sur interne par l'intermédiaire de, qui réduira la force électrique. Par conséquent, pour assurer la fabrication mécanique de haute qualité, les principes suivants devraient être coincés à :
a. le fraisage électrique et le coupeur de fraisage professionnel devraient être pris pour la production à faible volume.
b. la technique et le modèle de contrôle devraient être notés en cours de bâti de matrice.
c. des paramètres de forage devraient être convenablement ajustés sur l'épais-cuivre PCBs en aluminium pour empêcher des bavures de se produire.
Couche |
1-2 couches |
Épaisseur de conseil |
0.2mm-6.0mm |
Épaisseur de cuivre |
0.5oz-6.0 once |
Taille maximum de conseil |
600 x 1200mm |
Diamètre de trou de mn |
0.1mm |
Ligne largeur de mn |
0.075mm |
format de fichier |
carte PCB, Doc., ddb etc. |
MOQ |
1 morceau |
Matière première |
FR-4, TG, CEM-1, CEM-3, en aluminium, 94V0, 94HB |
Masque de soudure |
etc. vert, rouge, bleu, jaune, noir, blanc |
Finition extérieure |
L'ENIG, ImAg, ImSn, OSP, HASL, or sans plomb, d'immersion, fine couche d'or etc. |
FAQ :
Q1. Quelles caractéristiques vous font ont besoin pour la citation de carte PCB ?
: Nous avons besoin de votre dossier de carte PCB Gerber, épaisseur de conseil, épaisseur de cuivre, finissage extérieur et quantité pour vous citer.
Q2. Comment est-ce que je peux obtenir un échantillon pour vérifier votre qualité ?
: Après confirmation des prix, vous pouvez passer des commandes de des échantillons pour votre essai et évaluation.
Q3 : Quel service avez-vous ?
: Nous fournissons la fabrication de carte PCB, composants achetant, ensemble de carte PCB, ensemble complet.
