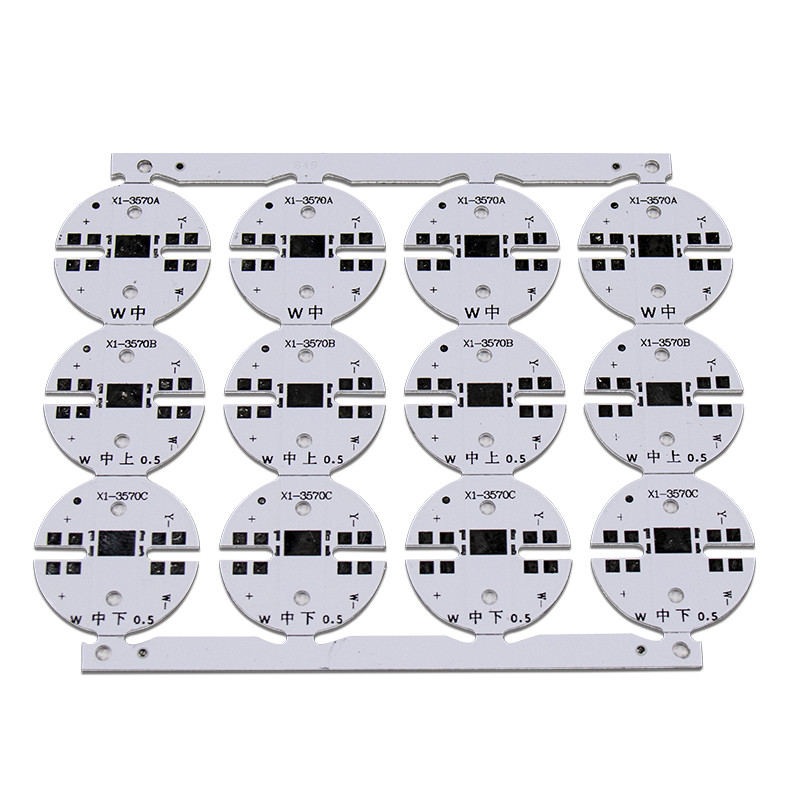

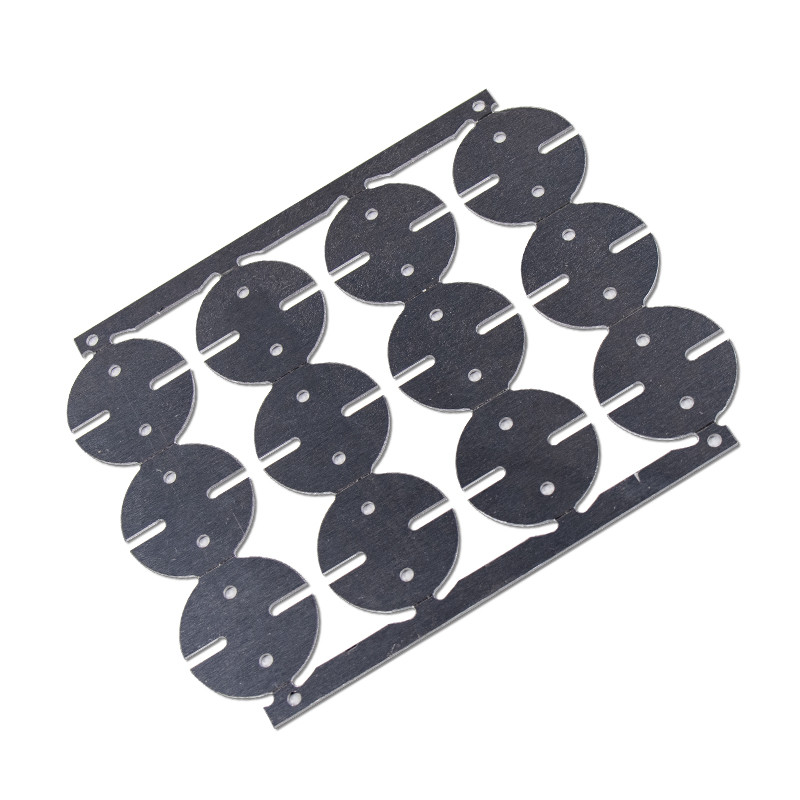

Carte PCB en aluminium du panneau 4000K 6000K 2835 SMD LED de carte PCB pour le plafonnier de LED
La carte PCB de noyau en métal (MCPCB) ou le substrat isolé en métal (carte PCB d'IMS) est une technologie développée pour surmonter les limitations thermiques du matériel FR4. Le noyau en métal est un meilleur choix que FR4 si vos conseils doivent exécuter dans l'environnement à hautes températures.
Le substrat isolé en métal fournit à l'isolement électrique entre le cuivre et le noyau en métal à l'aide d'un diélectrique spécial la particularité de avoir la conduction thermique élevée.
La matière la plus commune employée dans le substrat est en aluminium, pour cette raison, ces type de conseils sont habituellement connues en tant que PCBs en aluminium.
Couche |
1-2 couches |
Épaisseur de conseil |
0.2mm-6.0mm |
Épaisseur de cuivre |
0.5oz-6.0 once |
Taille maximum de conseil |
600 x 1200mm |
Diamètre de trou de mn |
0.1mm |
Ligne largeur de mn |
0.075mm |
format de fichier |
carte PCB, Doc., ddb etc. |
MOQ |
1 morceau |
Matière première |
FR-4, TG, CEM-1, CEM-3, en aluminium, 94V0, 94HB |
Masque de soudure |
etc. vert, rouge, bleu, jaune, noir, blanc |
Finition extérieure |
L'ENIG, ImAg, ImSn, OSP, HASL, or sans plomb, d'immersion, fine couche d'or etc. |
FAQ :
Q1. Quelles caractéristiques vous font ont besoin pour la citation de carte PCB ?
: Nous avons besoin de votre dossier de carte PCB Gerber, épaisseur de conseil, épaisseur de cuivre, finissage extérieur et quantité pour vous citer.
Q2. Comment est-ce que je peux obtenir un échantillon pour vérifier votre qualité ?
: Après confirmation des prix, vous pouvez passer des commandes de des échantillons pour votre essai et évaluation.
Q3 : Est-il CORRECT d'imprimer mon logo sur le produit ?
: Oui. Veuillez nous informer formellement avant notre production et confirmez la conception premièrement basée sur notre échantillon.
