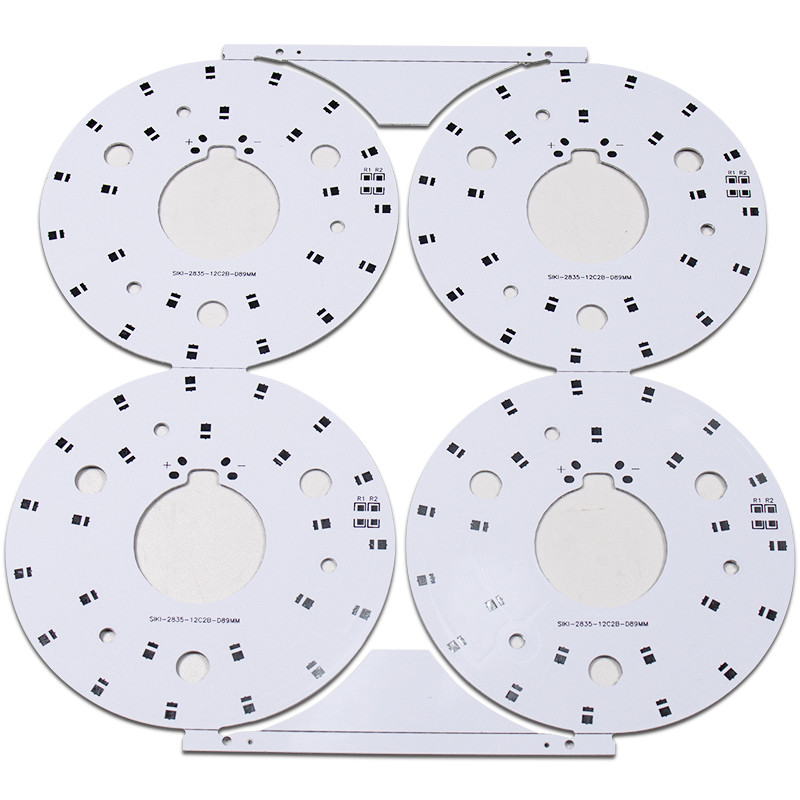

La carte PCB de bande a mené la carte électronique légère de carte PCB utilisée pour le plafonnier
La carte PCB de YiZhuo fait PCBs en aluminium, le plus populaire parmi des conseils de noyau en métal. Notre substrat en aluminium PCBs emploient le noyau en aluminium comme matière première, et le FR4 standard au-dessus de lui. La base en aluminium agit en tant que couche plaquée thermique pour absorber la chaleur efficacement, maintenant la chaleur produisant des composants fraîche, augmentant de ce fait la représentation globale du conseil et du dispositif. Parmi tous les fabricants basés sur aluminium de carte PCB, nos clients considèrent notre PCBs en aluminium comme solution la plus utile aux applications de puissance élevée.
|
|
|
PCBA clés en main
|
PCB+components sourcing+assembly+package
|
|
Petits groupes d'Assemblée
|
SMT et À travers-trou, lignes d'OIN SMT et d'IMMERSION
|
|
Délai d'exécution
|
Prototype : 15 jours de travail. Ordre de masse : 20~25 jours de travail
|
|
Essai sur des produits
|
Essai volant de sonde, inspection de rayon X, AOI Test, essai fonctionnel
|
|
Quantité
|
Quantité minimum : 1pcs. Prototype, commande, ordre de masse, tout l'OK
|
|
Dossiers requis
|
Carte PCB : Dossiers de Gerber (FAO, carte PCB, PCBDOC)
|
|
Composants : Nomenclatures (liste de BOM)
|
|
Assemblée : Dossier de Sélection-N-endroit
|
|
Taille de panneau de carte PCB
|
Taille minimum : pouces 0.25*0.25 (6*6mm)
|
|
Taille maximum : pouces 20*20 (500*500mm)
|
|
Type de soudure de carte PCB
|
Pâte soluble dans l'eau de soudure, RoHS sans plomb
|
|
Détails de composants
|
Passif vers le bas à la taille 0201
|
|
BGA et VFBGA
|
|
Chip Carriers sans plomb /CSP
|
|
Assemblée double face de SMT
|
|
Lancement fin à 0.8mils
|
|
Réparation et Reball de BGA
|
|
Retrait et remplacement de partie
|
|
Paquet composant
|
Coupez la bande, tube, bobines, pièces lâches
|
|
Assemblage de carte PCB
|
Perçage-----Exposition-----Électrodéposition-----Etaching et dépouillement-----Poinçon-----Essai électrique-----SMT-----Vague
Soudure-----Se réunir-----LES TCI-----Essai de fonction-----La température et essai d'humidité
|
La carte PCB menée de lumière électronique l'introduction de carte :
PCBs en aluminium régulier ont habituellement trois couches importantes :
- Couche de cuivre
- Couche d'isolation
- Substrat en métal
COUCHE DE CUIVRE
Pour la couche de cuivre, nous employons typiquement l'aluminium de cuivre électrolytique, que nous gravons à l'eau-forte pour former le circuit imprimé. Cette couche tient les composants de SMD et les traces de cuivre sur la forme de couche les interconnexions nécessaires. Une fois comparée à une carte PCB FR4 traditionnelle de la même ligne largeur et poids de cuivre, la présence de la base en aluminium permet au conseil de porter plus actuel sans chauffage.
COUCHE D'ISOLATION
Formation du noyau du conseil, des fonctions de couche d'isolation comme isolateur électrique, du conducteur de la chaleur, et du matériel de collage entre la couche de cuivre et le substrat en aluminium. Dans l'habillage entier, la couche d'isolation agit également en tant que barrière thermique pour l'écoulement de la chaleur du circuit à l'aluminium. , Améliorez par conséquent la conduction thermique de la couche d'isolation, meilleure est la gestion de chaleur, et inférieure est la hausse de la température des composants. La conduction thermique élevée augmente non seulement la puissance de sortie, il prolonge également la durée de vie du conseil.

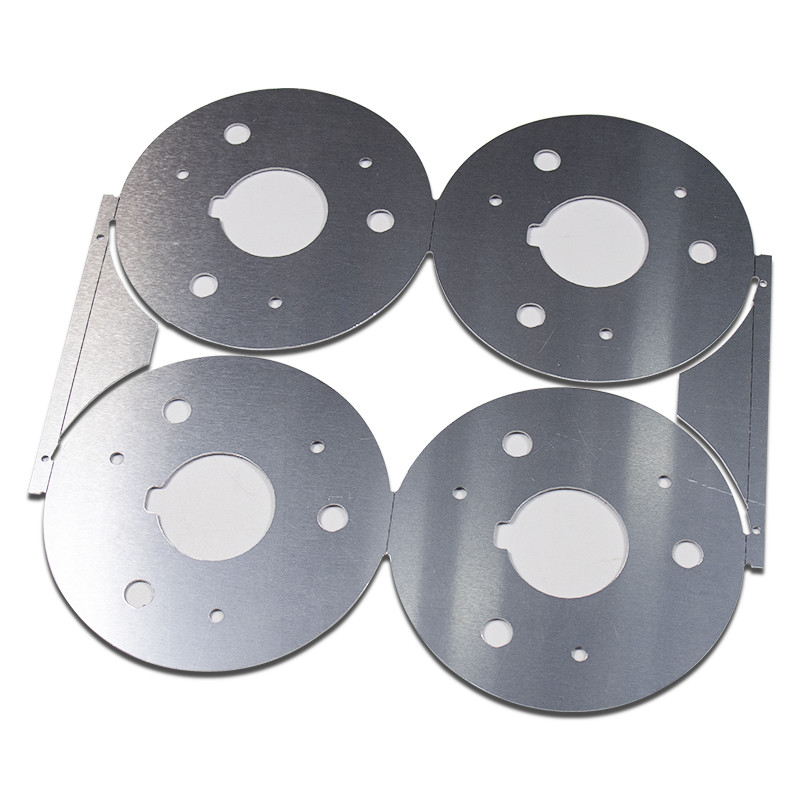

SUBSTRAT EN MÉTAL
Nous choisissons un métal pour le substrat selon plusieurs facteurs tels que le coût, le poids, la dureté, la force, le coefficient d'expansion thermique, et la conduction thermique.
Une comparaison comparative de divers métaux pour le coût et la représentation technique en tant qu'expositions ci-dessus en aluminium à être le choix optimum. Les plats en aluminium sont disponibles en tant que 1000, 1060, 6061, et ainsi de suite. Selon des conditions pour encore une conduction thermique plus élevée et des propriétés mécaniques, nous employons d'autres métaux au lieu de l'aluminium. Ceux-ci incluent l'acier inoxydable, le cuivre, le fer, et l'acier de silicium.
Applications menées en aluminium de carte PCB :
La carte PCB de bande a mené la carte PCB de lumière sont très utilisée dans l'éclairage de LED : La voiture a mené la lumière, plafonnier, lumière de mur, lumière menée extérieure, salon a mené l'éclairage, etc.
Si vous recherchez une ressource qui te fournira la carte PCB à simple face pour la lumière de tube de LED, la carte PCB pour le projecteur de LED, la carte PCB pour la lampe de LED, la carte PCB pour la haute baie de LED, la carte PCB pour le downlight de LED, le conseil de carte PCB pour le tube de LED, alors vous l'ont juste trouvé.
L'électronique Cie., Ltd de Shenzhen Yizhuo a été établie en 2012 des années, notre secteur d'usine plus de 5 000 mètres carrés. Nous avons plus de 100 travailleurs et 20 employés. Nous sommes la carte PCB en aluminium et le fabricant de la carte PCB FR4, nos produits sont très utilisé dans l'éclairage, les industries de l'électronique, de New Energy, de soins médicaux, des véhicules à moteur et autre. Notre capacité de production de carte PCB peut atteindre 120000 sq.m/par mois.
FAQ :
Q1. Avez-vous MOQ avez-vous limité ?
: Nous n'avons aucun MOQ avons limité, l'ordre minimum que nous acceptons est 1pcs.
Q2 : Est-ce que tous vos produits sont certifiés avec l'UL, le ROHS etc. ?
: Oui, nous sommes certifiés à ISO9001 : 2015, ISO14001 : 2015, IFA, UL, GV, ROHS.
Q3 : Quel est nécessaire pour la citation de la carte PCB PCBA ?
: Carte PCB : Dossier de quantité, de Gerber et conditions de technique (matériel, traitement extérieur de finition, épaisseur de cuivre, épaisseur de conseil,…)
PCBA : L'information de carte PCB, BOM, (documents de essai…)
