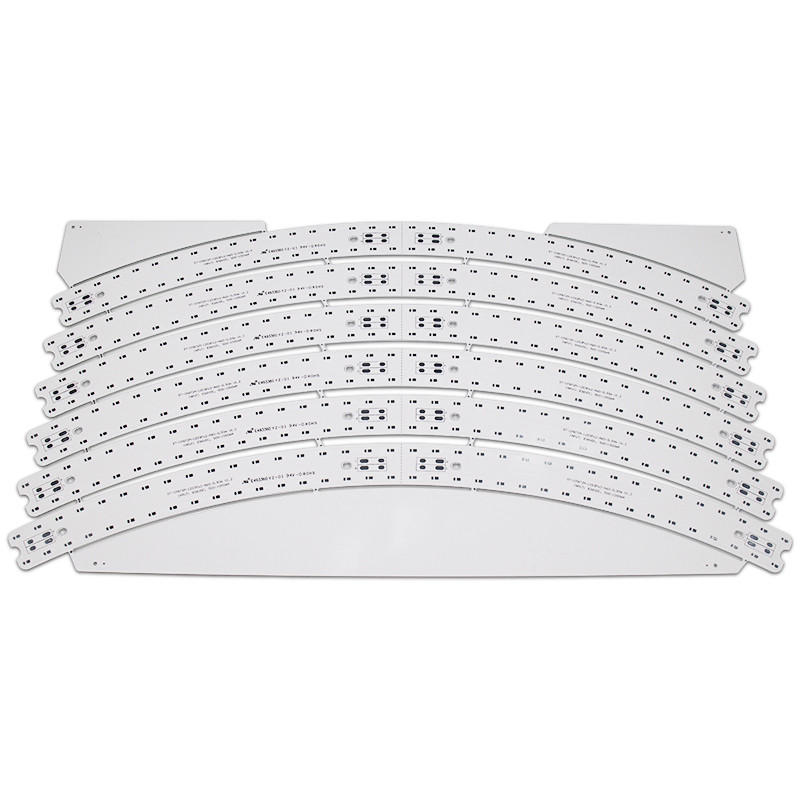

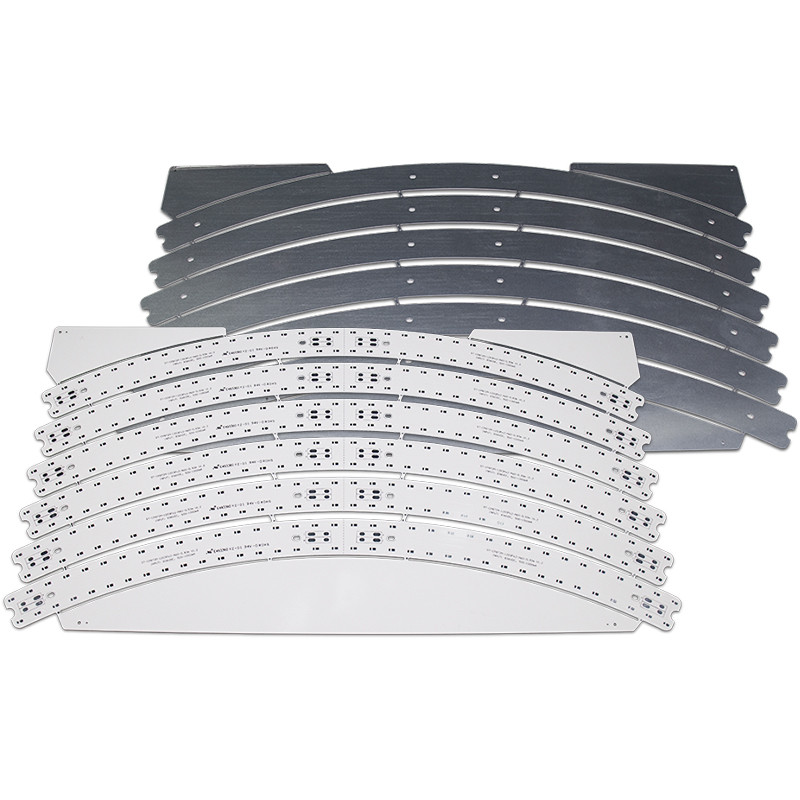

100W 120W 500W 1000W 3030 LED élèvent la carte électronique légère de noyau en métal
1. Introduction
Comme genre de carte PCB en aluminium à simple face, la carte PCB de LED est très utilisée dans des réverbères, des lampes de LED, et des lampes de ménage.
2. Matériel : carte PCB d'Aluminium-base
| Article |
Unité |
|
Spécifications |
Condition d'essai |
| Épaisseur d'isolation |
um |
Maximum
Minute
|
200
60
|
— |
| Résistance de soudure (288℃) |
Sec. |
Minute |
600 |
IPC-TM-650 2.4.13.1 |
| Choc thermique |
288℃10 » /cycle |
Minute |
6 fois |
IPC-TM-650 2.4.13.1 |
| La résistance au pelage (le statut normal) |
lb/in |
Minute |
9 |
IPC-TM-650 2.4.8 |
| Tension claque |
V/mil |
|
750 |
IPC-TM-650 2.5.6 |
| Résistivité volumique (status>E+14 normaux) |
Ω · cm |
|
1.8*1015 |
IPC-TM-650 2.5.17.1 |
| Résistivité extérieure (status>E+12 normaux) |
Ω |
— |
3.5*1014 |
IPC-TM-650 2.5.17.1 |
|
Constante diélectrique
1 mégahertz de statut normal
1 gigahertz de statut normal
|
— |
|
5,6
5,3
|
IPC-TM-650
2.5.5.3
2.5.5.5
2.5.5.6
|
|
Dissipation constante
1 mégahertz de statut normal
1 gigahertz de statut normal
|
|
|
0,013
0,010
|
IPC-TM-650
2.5.5.3
2.5.5.5
2.5.5.9
|
| Absorption d'eau |
% |
|
0,2 |
IPC-TM-650 2.6.2.1 |
|
Conduction thermique
(a mesuré sur la couche d'isolation seule)
|
W/m℃ |
|
1,0 |
ASTM-E1461 |
| Inflammabilité |
94V-0 |
|
Passage |
IPC-TM-650 2.3.9 |
| Tg |
℃ |
|
100 |
IPC-TM-650 2.4.24 |
| Le TD |
℃ |
|
410 |
TBD (perte de 5wt%) |
| MOT (LE RTI) |
℃ |
|
130 |
UL746B |
| CTI (index de cheminement comparatif) |
V |
|
>600 (PLC=0) |
UL746E DSR |
3. Certification : UL, ROHS, portée, OIN
4. Chaîne d'utilisation : Allumage, matériel électronique des véhicules à moteur, alimentation d'énergie, contrôle électronique, matériel informatique, électronique de communication etc.
5. Quelles expositions nous ont a participé dedans ?
Exposition de New Delhi, exposition électronique de Moscou, etc.
6. Nos services
1. réponse rapide
2. prix raisonnable basé sur la bonne qualité
3. fournissez le service sur un seul point de vente (composants, l'OEM)
4. inventaire abondant et préparation matérielle habituelle
7. Méthode de paiement :
T/T, Paypal, carte de crédit, Western Union, etc.
Carte PCB en aluminium
La carte en aluminium contient une couche mince de matériel diélectrique thermiquement conducteur, qui a l'effet de transférer la chaleur.
Une carte en aluminium s'appelle également la carte PCB basse en aluminium, la carte PCB en aluminium flexible, la carte électronique plaquée de métal (MCPCB), un substrat isolé en métal (IMS ou IMPCB), etc.
Structure de la carte PCB en aluminium
La carte en aluminium se compose de structure posée unique.
Couche de circuit
Les circuits imprimés sont gravés à l'eau-forte avec une couche de l'en cuivre 1oz-10oz pour assembler et lier les composants, qui peuvent porter un plus à forte intensité comparé à FR-4.
Couche d'isolation
Le rôle principal de la couche d'isolation est isolation et conduction thermique, il joue un rôle central en carte PCB en aluminium, qui aide à disperser la chaleur et à réduire la température de fonctionnement du dispositif pour réaliser la puissance de sortie accrue, volume, et durable réduits.
Substrats en métal
Le substrat en métal peut être choisi selon les conditions du thermique et la conductivité mécanique de la carte PCB en aluminium, aluminium est le choix idéal, mais également l'acier inoxydable de cuivre et, le fer, l'acier de silicium, etc.
