Aperçu /Produits/carte PCB légère menée/Carte PCB argentée de lumière de tube de la puissance élevée LED d'immersion de HASL l'ENIG OSP

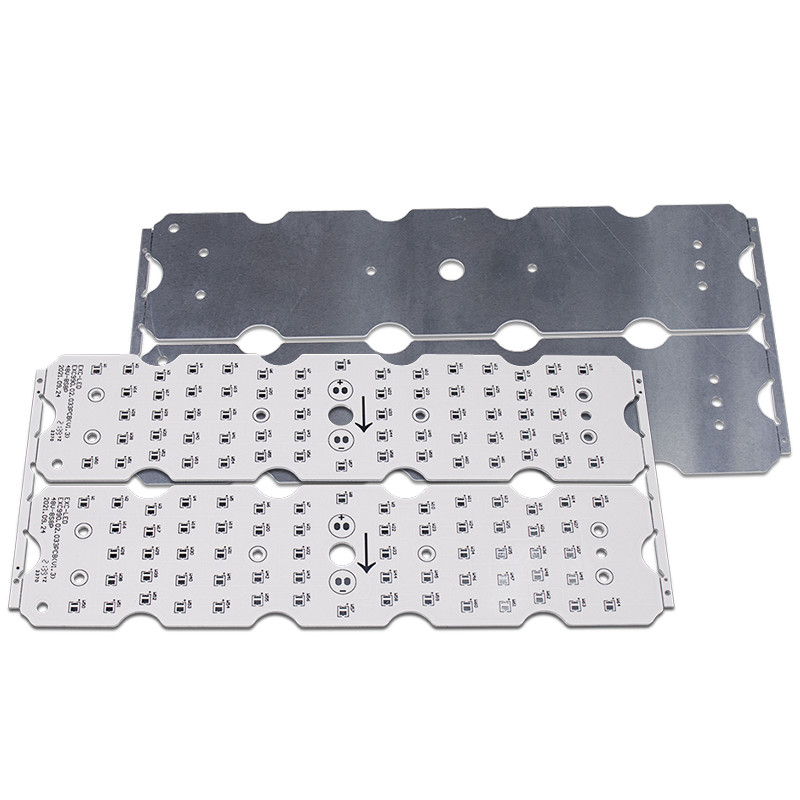

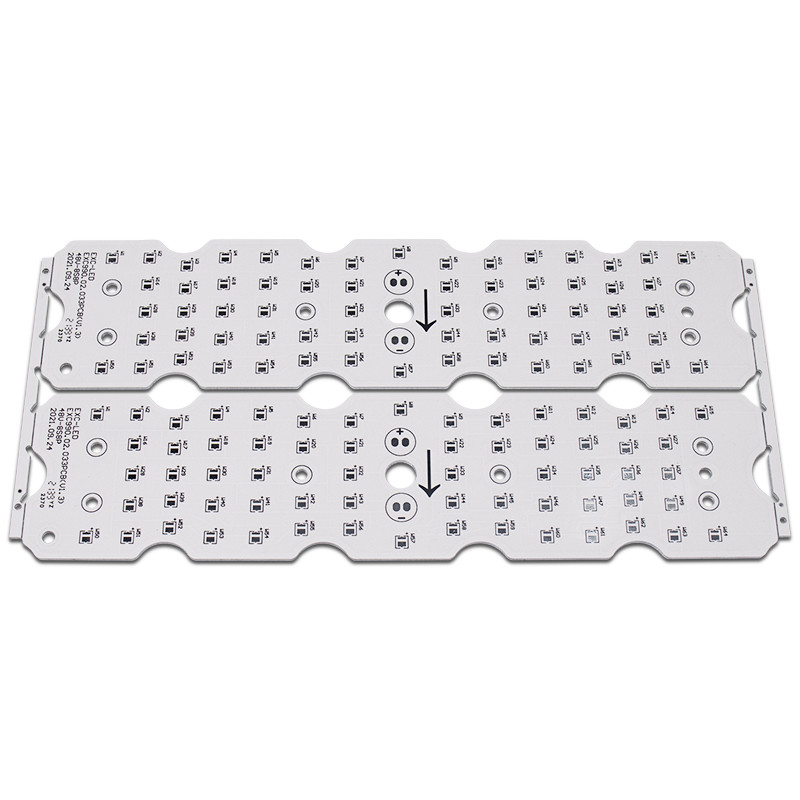

Carte PCB argentée de lumière de tube de la puissance élevée LED d'immersion de HASL l'ENIG OSP
2PCS
MOQ
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: Yizhuo
Certification: CE,ROHS,UL
Numéro de modèle: Panneau 12 de carte PCB de LED
Surligner:

Carte PCB de lumière de tube de HASL LED

,

Carte PCB de lumière de tube de l'ENIG LED

,

Carte PCB de la puissance élevée LED d'OSP
Conditions de paiement et expédition
Détails d'emballage: Emballage sous vide + boîte de carton de bonne qualité
Délai de livraison: 10-12 jours de travail
Conditions de paiement: T/T, Western Union
Caractéristiques
Matériel: Matériel en aluminium
Profilage du poinçon: Cheminement, V-CUT, taillant
Finissage extérieur: Argent de HASL/ENIG/OSP/Immersion
Ligne largeur minimale: 0.3-0.35um
Application: équipements médicaux, électronique automobile, industrie
Masque de soudure: Vert. Rouge. Bleu. Blanc. Black.Yellow
Description de produit

La carte PCB menée de circuit léger de tube a mené le conducteur Pcb Design High d'ampoule que la puissance a mené la carte PCB

1. Introduction

Comme genre de carte PCB en aluminium à simple face, la carte PCB de LED est très utilisée dans des réverbères, des lampes de LED, et des lampes de ménage.



2. Matériel : carte PCB d'Aluminium-base

Article Unité   Spécifications Condition d'essai
Épaisseur d'isolation um

Maximum

Minute

200

60

 —
Résistance de soudure (288℃) Sec. Minute 600 IPC-TM-650 2.4.13.1
Choc thermique 288℃10 » /cycle Minute 6 fois IPC-TM-650 2.4.13.1
La résistance au pelage (le statut normal) lb/in Minute 9 IPC-TM-650 2.4.8
Tension claque V/mil   750 IPC-TM-650 2.5.6
Résistivité volumique (status>E+14 normaux) Ω · cm   1.8*1015 IPC-TM-650 2.5.17.1
Résistivité extérieure (status>E+12 normaux) Ω — 3.5*1014 IPC-TM-650 2.5.17.1

Constante diélectrique

1 mégahertz de statut normal

1 gigahertz de statut normal

 —

5,6

5,3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Dissipation constante

1 mégahertz de statut normal

1 gigahertz de statut normal



0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9
Absorption d'eau %   0,2 IPC-TM-650 2.6.2.1

Conduction thermique

(a mesuré sur la couche d'isolation seule)

 W/m℃   1,0 ASTM-E1461
Inflammabilité 94V-0   Passage IPC-TM-650 2.3.9
Tg ℃   100 IPC-TM-650 2.4.24
Le TD ℃   410 TBD (perte de 5wt%)
MOT (LE RTI) ℃   130 UL746B
CTI (index de cheminement comparatif) V   >600 (PLC=0) UL746E DSR



3. Certification : UL, ROHS, portée, OIN
4. Chaîne d'utilisation : Allumage, matériel électronique des véhicules à moteur, alimentation d'énergie, contrôle électronique, matériel informatique, électronique de communication etc.
5. Quelles expositions nous ont a participé dedans ?
Exposition de New Delhi, exposition électronique de Moscou, etc.



6. Nos services
1. réponse rapide
2. prix raisonnable basé sur la bonne qualité
3. fournissez le service sur un seul point de vente (composants, l'OEM)
4. inventaire abondant et préparation matérielle habituelle


7. Méthode de paiement :
T/T, Paypal, carte de crédit, Western Union, etc.



Carte PCB argentée de lumière de tube de la puissance élevée LED d'immersion de HASL l'ENIG OSP 0





Structure de la carte PCB en aluminium

Couche d'en cuivre de circuit

La couche d'en cuivre de circuit (habituellement utilisant l'aluminium de cuivre électrolytique) est gravée à l'eau-forte pour former un circuit imprimé, qui est utilisé pour réaliser l'ensemble et la connexion du dispositif. Comparé au FR-4 traditionnel, avec la même épaisseur et la même ligne largeur, le substrat en aluminium peut porter un plus à forte intensité.

Carte PCB argentée de lumière de tube de la puissance élevée LED d'immersion de HASL l'ENIG OSP 1

Couche d'isolation

La couche d'isolation est la technologie de base du substrat en aluminium, qui joue principalement les fonctions de la conduction de liaison, d'isolation et de chaleur. La couche d'isolation en aluminium de substrat est la plus grande barrière thermique dans la structure de module d'alimentation. Plus la conduction thermique de la couche d'isolation est meilleure, plus elle est d'écarter la chaleur produite pendant le fonctionnement du dispositif favorable, et plus la température de fonctionnement du dispositif est basse, afin d'augmenter la charge de puissance du module, réduire le volume, prolonger la durée de vie, et augmente la puissance de sortie.

Carte PCB argentée de lumière de tube de la puissance élevée LED d'immersion de HASL l'ENIG OSP 2
