Aperçu /Produits/carte PCB légère menée/0.4 - carte PCB plaquée en aluminium d'épaisseur de 3.2mm pour la lumière de SMD LED
0.4 - carte PCB plaquée en aluminium d'épaisseur de 3.2mm pour la lumière de SMD LED
2PCS
MOQ
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: Yizhuo
Certification: CE,ROHS,UL
Numéro de modèle: Panneau 12 de carte PCB de LED
Surligner:

Carte PCB plaquée en aluminium de lumière de LED

,

carte PCB plaquée en aluminium d'épaisseur de 3.2mm

,

carte PCB plaquée en aluminium de lumière de SMD LED
Conditions de paiement et expédition
Détails d'emballage: Emballage sous vide + boîte de carton de bonne qualité
Délai de livraison: 10-12 jours de travail
Conditions de paiement: T/T, Western Union
Caractéristiques
Matériel: Matériel en aluminium
Profilage du poinçon: Cheminement, V-CUT, taillant
Finissage extérieur: Argent de HASL/ENIG/OSP/Immersion
Ligne largeur minimale: 0.3-0.35um
Application: équipements médicaux, électronique automobile, industrie
Masque de soudure: Vert. Rouge. Bleu. Blanc. Black.Yellow
Description de produit

La carte PCB plaquée en aluminium a mené la carte légère que la conception Smd a mené le conseil



1. Introduction

Comme genre de carte PCB en aluminium à simple face, la carte PCB de LED est très utilisée dans des réverbères, des lampes de LED, et des lampes de ménage.



2. Matériel : carte PCB d'Aluminium-base

Article Unité   Spécifications Condition d'essai
Épaisseur d'isolation um

Maximum

Minute

200

60

 —
Résistance de soudure (288℃) Sec. Minute 600 IPC-TM-650 2.4.13.1
Choc thermique 288℃10 » /cycle Minute 6 fois IPC-TM-650 2.4.13.1
La résistance au pelage (le statut normal) lb/in Minute 9 IPC-TM-650 2.4.8
Tension claque V/mil   750 IPC-TM-650 2.5.6
Résistivité volumique (status>E+14 normaux) Ω · cm   1.8*1015 IPC-TM-650 2.5.17.1
Résistivité extérieure (status>E+12 normaux) Ω — 3.5*1014 IPC-TM-650 2.5.17.1

Constante diélectrique

1 mégahertz de statut normal

1 gigahertz de statut normal

 —

5,6

5,3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Dissipation constante

1 mégahertz de statut normal

1 gigahertz de statut normal



0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9
Absorption d'eau %   0,2 IPC-TM-650 2.6.2.1

Conduction thermique

(a mesuré sur la couche d'isolation seule)

 W/m℃   1,0 ASTM-E1461
Inflammabilité 94V-0   Passage IPC-TM-650 2.3.9
Tg ℃   100 IPC-TM-650 2.4.24
Le TD ℃   410 TBD (perte de 5wt%)
MOT (LE RTI) ℃   130 UL746B
CTI (index de cheminement comparatif) V   >600 (PLC=0) UL746E DSR



3. Certification : UL, ROHS, portée, OIN
4. Chaîne d'utilisation : Allumage, matériel électronique des véhicules à moteur, alimentation d'énergie, contrôle électronique, matériel informatique, électronique de communication etc.
5. Quelles expositions nous ont a participé dedans ?
Exposition de New Delhi, exposition électronique de Moscou, etc.



6. Nos services
1. réponse rapide
2. prix raisonnable basé sur la bonne qualité
3. fournissez le service sur un seul point de vente (composants, l'OEM)
4. inventaire abondant et préparation matérielle habituelle


7. Méthode de paiement :
T/T, Paypal, carte de crédit, Western Union, etc.

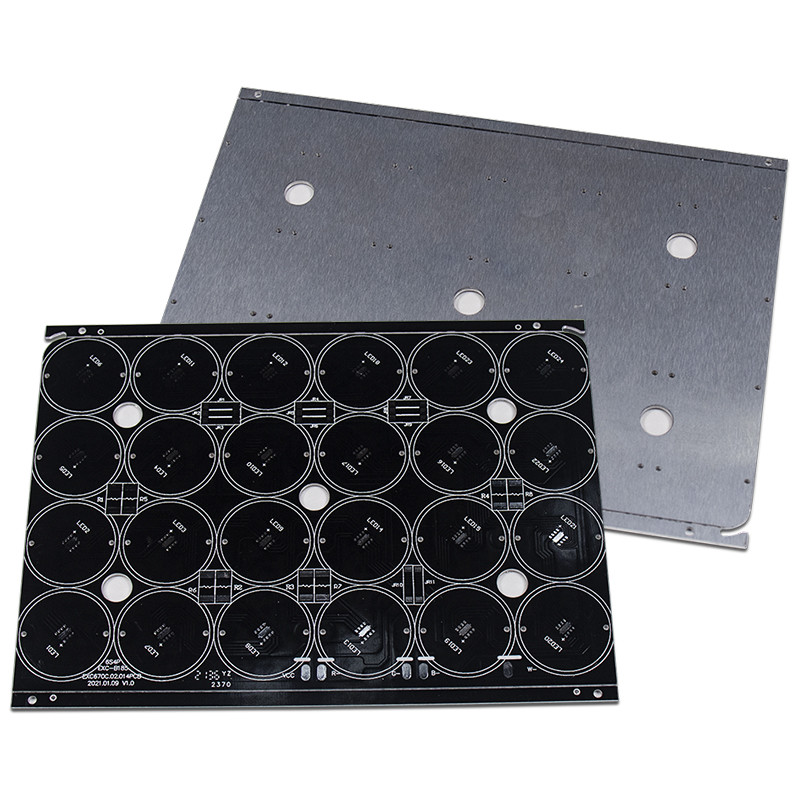

0.4 - carte PCB plaquée en aluminium d'épaisseur de 3.2mm pour la lumière de SMD LED 0



Capacités de fabrication de carte PCB de noyau en aluminium de PCBWay de contrôle dans la table suivante :

Caractéristique Capacité
Matériel Noyau en aluminium (1060 domestique), noyau de cuivre, bâche FR4
Conduction thermique 1.0W/(m*k), 2.0W/(m*k)
Min. Track/espacement 4mil
Min. Hole Size 0.8mm
Matière première En aluminium, FR4, câble, Câble-rigide, HDI, Rogers, etc.
Épaisseur de conseil 0.4-3.2mm
Finissage extérieur Or d'immersion, OSP, or dur, argent d'immersion, Enepig
Tonnelier de Finsih 1-4oz
Masque de soudure Vert, rouge, jaune, bleu, blanc, noir, pourpre, Matte Black, vert mat
Silkscreen Blanc, noir
Par l'intermédiaire du processus Tenting Vias, Vias branché, Vias pas a couvert
Essai Essai de sonde de mouche (libre) et essai d'A.O.I
Temps de construction 2 ou 3 jours
délai d'exécution 2 ou 3 jours

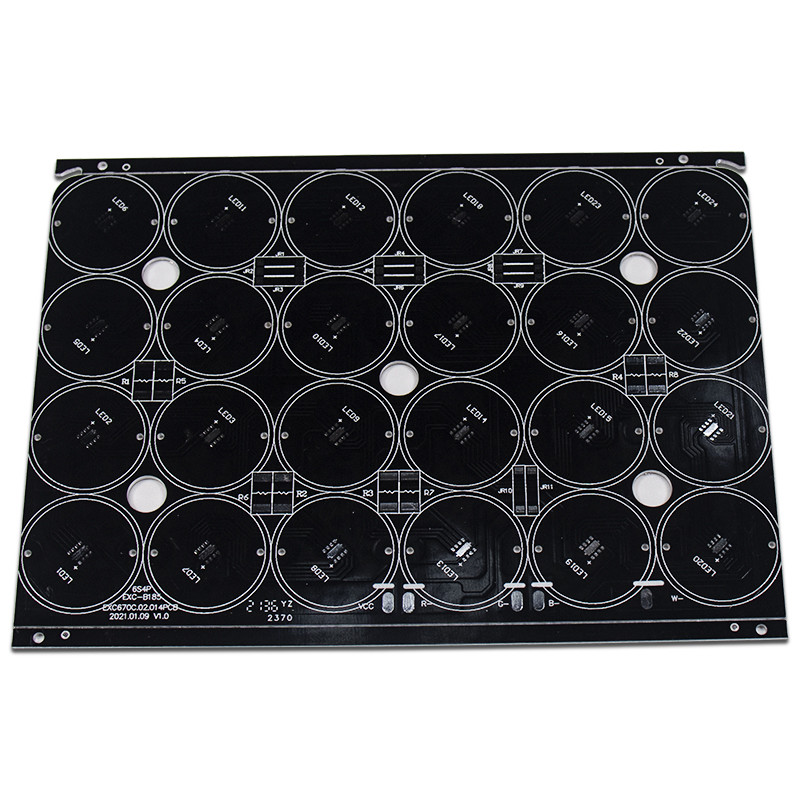

0.4 - carte PCB plaquée en aluminium d'épaisseur de 3.2mm pour la lumière de SMD LED 1

par la manière :

Si nous passons une commande de le circuit sans fil du substrat en aluminium à simple face, il est le meilleur de noter si ajouter la colle conductrice thermique, autrement PCBWay confirmera avec vous si la colle conductrice thermique est nécessaire. La colle conductrice thermique est blanc laiteux. La partie blanche dans l'image.

0.4 - carte PCB plaquée en aluminium d'épaisseur de 3.2mm pour la lumière de SMD LED 2

Produit Tag:

carte PCB de lumière de 4.5mm LED

Carte PCB de lumière de SMD 5630 LED

Carte PCB de lumière de Peelable 0.5mm LED
