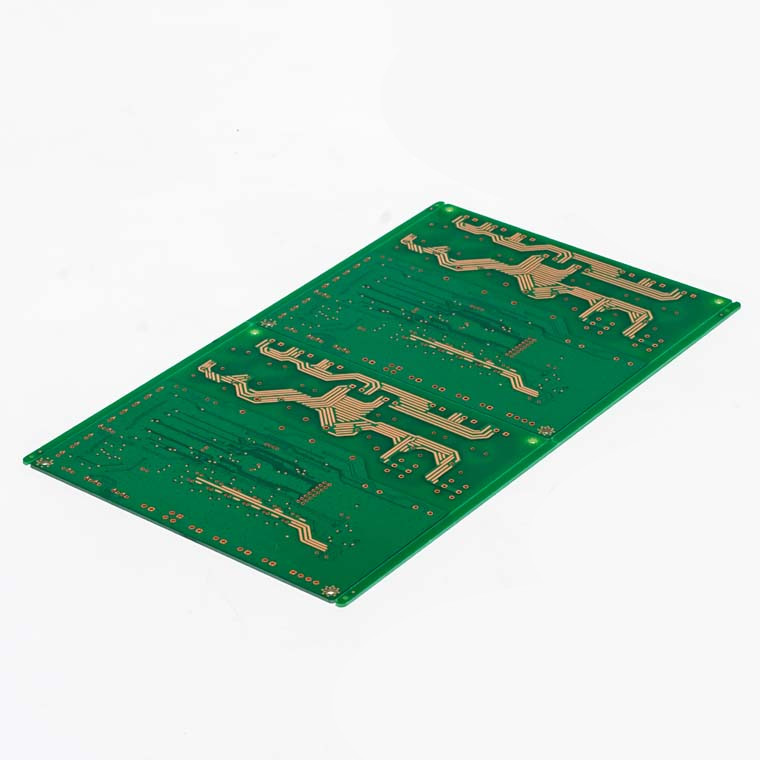

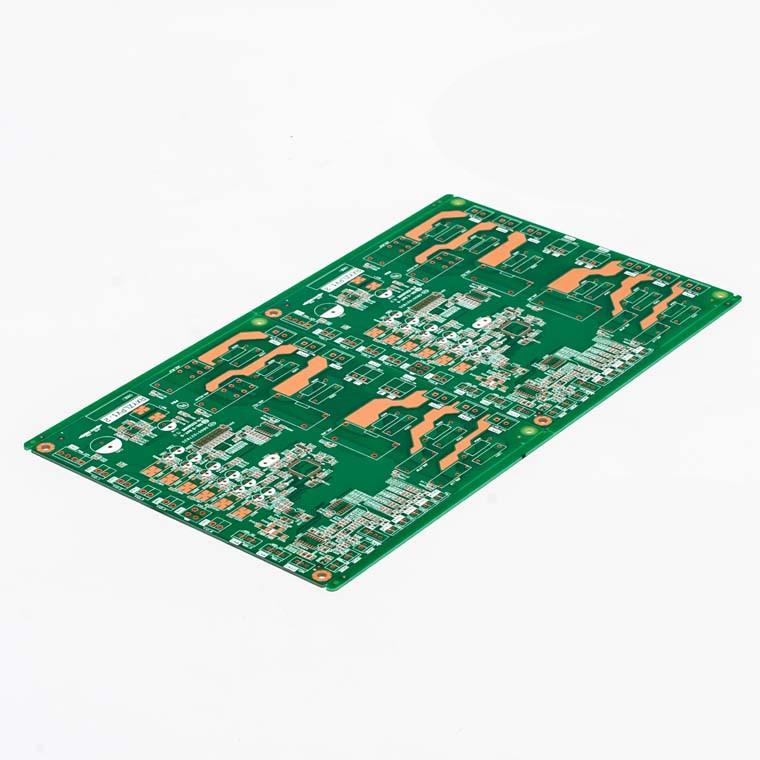

Utilisation de carte PCB de double couche de carte PCB de la carte électronique FR4 dans l'électronique
La carte Fr4 est fibre de verre. C'est le matériel de carte PCB le plus commun. FR4 1.6mm se compose profondément de 8 couches de # 7628 fiberglasses. Le logo/désignation du fabricant de la classe rouge d'inflammabilité est situé au milieu. La température pour l'usage de ce matériel est 120 – 130 le ° C.
Quel est FR5 ?
FR5 est fibre de verre semblable à FR4, mais la température de l'utilisation de ce matériel est 140 – 170 le ° C.
Quel est CEM-1 ?
CEM-1 est un stratifié soutenu de papier avec une couche # de tissu 7628 en verre. Ce matériel n'est pas approprié à l'électrodéposition par des trous.
Quel est CEM-3 ?
CEM-3 est le plus semblable à la carte Fr4. Construction : tapis de fibre de verre entre deux couches externes # de tissu 7628 en verre. Blanc CEM-3 laiteux très lisse. Le prix de ce matériel est 10-15% inférieur à celui de FR4. Il est facile forer et emboutir le matériel. C'est un remplacement complet pour FR4 et a un marché très grand en Chine.
ARTICLES | CAPACITÉ DE MÉTIER |
couches | 1-8 couches |
matériel de substrats | En aluminium, 22F, CEM-1, CEM-3, carte PCB de câble, fr-4 |
épaisseur de panneau | 0.8-3.0mm |
épaisseur de cuivre d'aluminium |
18um-105um
|
Taille de produit fini | minute 3*3mm max500*1500mm |
largeur minimum de trou | 0.5mm |
largeur minimum de trace | 0.2mm |
largeur minimum de légende | 0.1mm |
conduction thermique | oui |
préparation de surface | HASL (TinLead libre), ENIG (or d'immersion), argent d'immersion, placage à l'or (or instantané), OSP, etc. |
le masque de soudure colore disponible | Etc. vert, blanc, rouge, jaune, noir, bleu, transparent |
E-essai | 100%E-Testing (essai à haute tension) ; Essai volant de sonde |
certificat | SGS.UL. ROHS, CQC. ISO9001 : 2015 |
MOQ | 5pcs |
Application | Lumière de LED, climatiseur, equipent électrique, lavage s'assortissant, balance, lumière de tube, lumière de table, plafonnier, lumière de mur, haut-parleur, tableau de commande, conseil principal, TV, affichage à cristaux liquides, LED |
FAQ :
Q1. Quel service pouvez-vous assurer ?
: Nous sommes carte PCB d'OEM et fabricant de PCBA depuis 2012, nous pouvons fournir la solution sur un seul point de vente comprenant la fabrication de carte PCB de RD, le SMT et l'ensemble PCBA.
Q2. Avez-vous une condition de quantité d'ordre minimum ?
: oui, l'échantillon vous avez besoin d'un minimum de 5 morceaux.
Q3 : Offrez-vous garantissez-vous pour les produits ?
: Oui, nous offrons 2 ans de garantie à nos produits.
