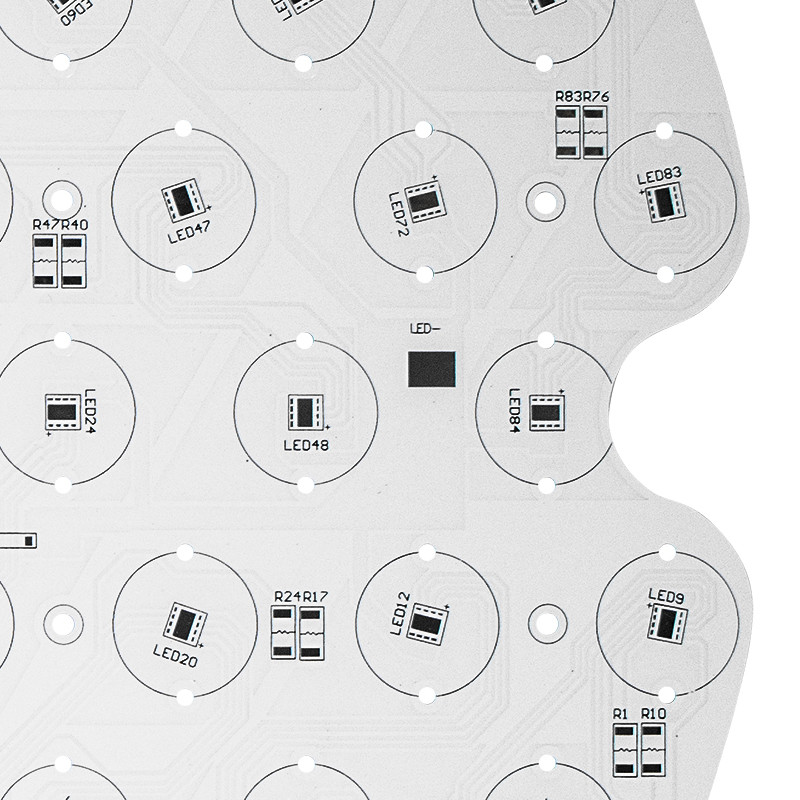

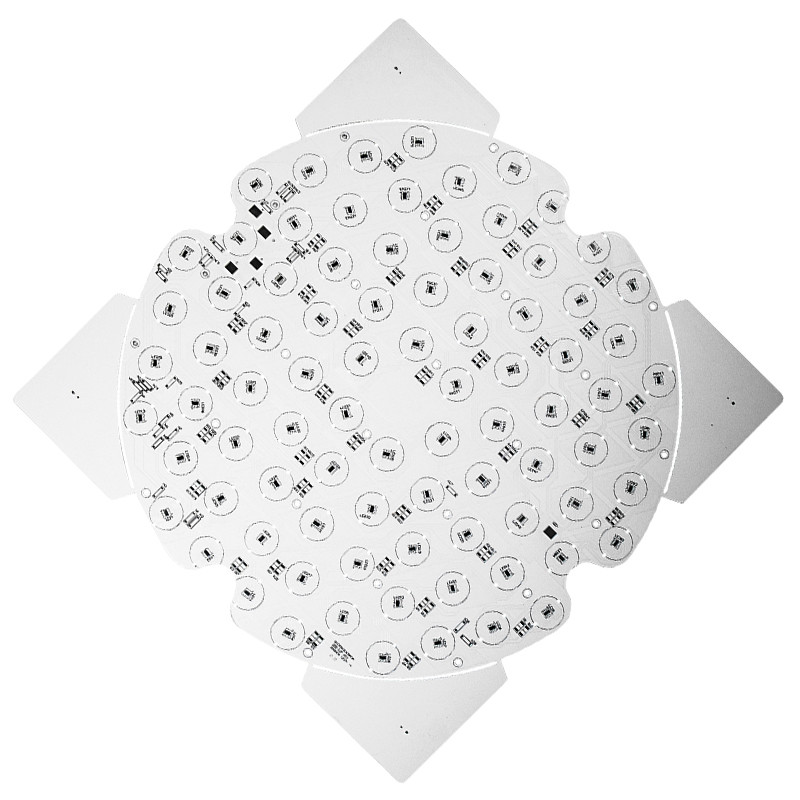

Masque blanc de soudure de carte PCB dégrossi par double en aluminium de la forme ronde HASL LED
Le masque et le rond blancs de soudure forment le fabricant en aluminium de panneau de carte PCB
Non. |
Article |
Production en série |
Prototype |
1 |
Couches |
1-8 couches |
1-36 couches |
2 |
Max. Panel Size |
600*770mm (23,62 ″ de ″ *30.31) |
600*770mm (23,62 ″ de ″ *30.31) 500*1200mm (19,69 ″ de ″ *47.24) |
3 |
Épaisseur de Max.Board |
8.5mm |
8.5mm |
4 |
Min. Board Thickness |
2L : 0.3mm, |
2L : 0.2mm, |
5 |
Min Inner Layer Clearance |
0.1mm (4mil) |
0.1mm (4mil) |
6 |
Largeur de Min Line |
0.075mm (3/3 mil) |
0.075mm (3/3 mil) |
7 |
L'espace de Min Line |
0.075mm (3/3 mil) |
0.075mm (3/3 mil) |
8 |
Taille de Min.Hole |
0.15mm (6mil) |
0.15mm (6mil) |
9 |
Épaisseur plaquée minimum de trou |
20um (0.8mil) |
20um (0.8mil) |
10 |
Taille de trou de Min Blind /Buried |
0.1mm (4mil) |
0.1mm (1-8layers) (4mil) |
11 |
PTH Dia. Tolerance |
±0.076mm (±3mil) |
±0.076mm (±3mil) |
12 |
Non PTH Dia. Tolerance |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
13 |
Déviation de position de trou |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
14 |
Coppe lourd |
4oz/140μm |
6oz/175μm |
15 |
S/M minimum Pitch |
0.1mm (4mil) |
0.1mm (4mil) |
Difficultés de fabrication de PCBs en aluminium :
Le processus de fabrication pour presque le tout-aluminium PCBs est fondamentalement identique. Ici nous discuterons les processus de fabrication principaux, les problèmes et leurs solutions.
L'aluminium de cuivre utilisé dans PCBs en aluminium est modérément plus épais. Si l'aluminium de cuivre est plus de 3 onces cependant, gravure à l'eau-forte exige le règlement de largeur. Si elle n'est pas selon la demande de la conception, la largeur de trace sera hors de tolérance après graver à l'eau-forte. C'est pourquoi la compensation de largeur de trace devrait être conçue exactement. Les facteurs de gravure à l'eau-forte doivent être commandés pendant le processus de fabrication.
2 : Impression de masque de soudure
En raison de l'aluminium de cuivre épais, il y a une difficulté dans l'impression de masque de soudure de la carte PCB en aluminium. C'est parce que ; si le cuivre de trace est trop épais puis l'image gravée à l'eau-forte aura une grande différence entre le conseil bas et l'impression de masque de surface et de soudure de trace sera tout à fait difficile. Par conséquent, l'impression de deux fois de masque de soudure est de préférence employée. L'huile de masque de soudure utilisée devrait être de qualité convenable et dans certains cas, le remplissage de résine est fait d'abord et soude ensuite le masque
Le processus de fabrication mécanique implique mouler, perçage mécanique, et v-marquer, etc. Par l'intermédiaire de ce qu'est parti sur interne. Ceci tend à diminuer la force électrique. Par conséquent, le coupeur de fraisage professionnel et le coupeur de fraisage électrique devraient être utilisés pour la fabrication à faible volume des produits. Les paramètres de forage devraient être ajustés pour empêcher des bavures de se produire. Ceci aidera votre fabrication mécanique.
FAQ :
Q1. Que diriez-vous de des frais de transport ?
: Les frais de transport sont déterminés par la destination, poids, taille d'emballage des marchandises. Svp faites-nous savoir si vous avez besoin de nous pour vous citer les frais de transport.
Q2 : Est-ce que tous vos produits sont certifiés avec l'UL, le ROHS etc. ?
: Oui, nous sommes certifiés à ISO9001 : 2015, ISO14001 : 2015, IFA, UL, GV, ROHS.
Q3 : Que diriez-vous de votre capacité d'approvisionnement ?
: Notre capacité d'approvisionnement est vers 2000 sqm chaque jour. là où nos 25 l'espace d'usine de 000 sqm accueille des opérations de R&D, de vente, de logistique et de fourniture.
