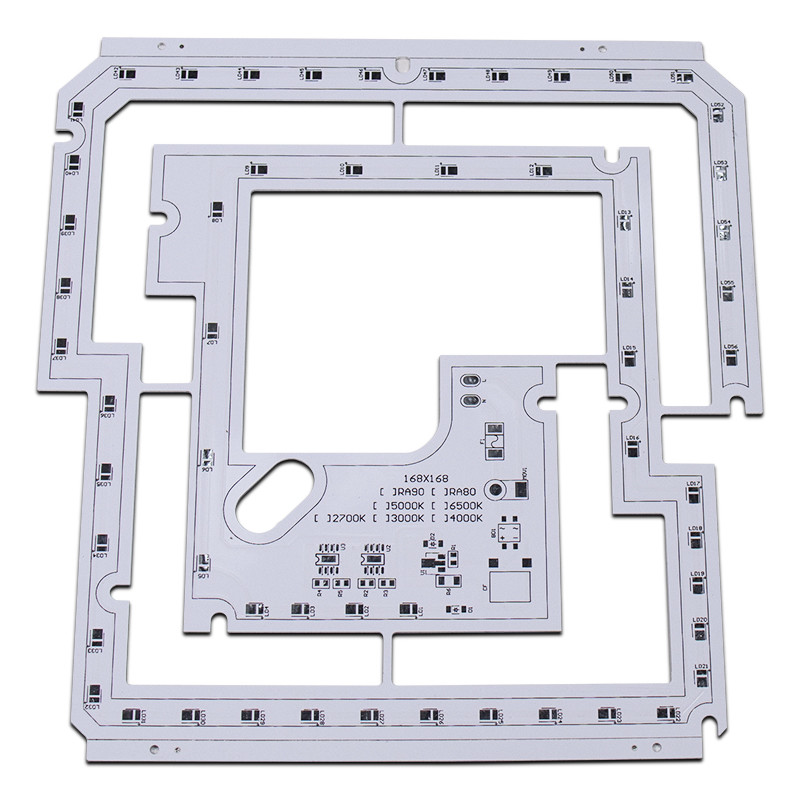

La carte légère solaire a mené la carte menée par 12v que la conception a mené la carte PCB de rangée
1. Introduction
Comme genre de carte PCB en aluminium à simple face, la carte PCB de LED est très utilisée dans des réverbères, des lampes de LED, et des lampes de ménage.
2. Matériel : carte PCB d'Aluminium-base
Article | Unité | Spécifications | Condition d'essai | |
Épaisseur d'isolation | um |
Maximum Minute |
200 60 |
— |
Résistance de soudure (288℃) | Sec. | Minute | 600 | IPC-TM-650 2.4.13.1 |
Choc thermique | 288℃10 » /cycle | Minute | 6 fois | IPC-TM-650 2.4.13.1 |
La résistance au pelage (le statut normal) | lb/in | Minute | 9 | IPC-TM-650 2.4.8 |
Tension claque | V/mil | 750 | IPC-TM-650 2.5.6 | |
Résistivité volumique (status>E+14 normaux) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Résistivité extérieure (status>E+12 normaux) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Constante diélectrique 1 mégahertz de statut normal 1 gigahertz de statut normal |
— |
5,6 5,3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Dissipation constante 1 mégahertz de statut normal 1 gigahertz de statut normal |
0,013 0,010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Absorption d'eau | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Conduction thermique (a mesuré sur la couche d'isolation seule) |
W/m℃ | 1,0 | ASTM-E1461 | |
Inflammabilité | 94V-0 | Passage | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
Le TD | ℃ | 410 | TBD (perte de 5wt%) | |
MOT (LE RTI) | ℃ | 130 | UL746B | |
CTI (index de cheminement comparatif) | V | >600 (PLC=0) | UL746E DSR |
3. Certification : UL, ROHS, portée, OIN
4. Chaîne d'utilisation : Allumage, matériel électronique des véhicules à moteur, alimentation d'énergie, contrôle électronique, matériel informatique, électronique de communication etc.
5. Quelles expositions nous ont a participé dedans ?
Exposition de New Delhi, exposition électronique de Moscou, etc.
6. Nos services
1. réponse rapide
2. prix raisonnable basé sur la bonne qualité
3. fournissez le service sur un seul point de vente (composants, l'OEM)
4. inventaire abondant et préparation matérielle habituelle
7. Méthode de paiement :
T/T, Paypal, carte de crédit, Western Union, etc.
Une carte PCB en aluminium a une disposition semblable à n'importe quelle autre carte PCB. Elle a une couche ou des couches de cuivre, masque de soudure et silkscreen posé au-dessus de elle. Au lieu de avoir la fibre de verre ou le substrat en plastique, bien que, une carte en aluminium ait un substrat en métal. Cette base contient principalement une combinaison d'aluminium. Le noyau en métal peut consister entièrement en métal ou avoir une combinaison de fibre de verre et d'aluminium. PCBs en aluminium typiquement sont à simple face mais peuvent être double face aussi bien. Il est fortement difficile fabriquer PCBs en aluminium multicouche.

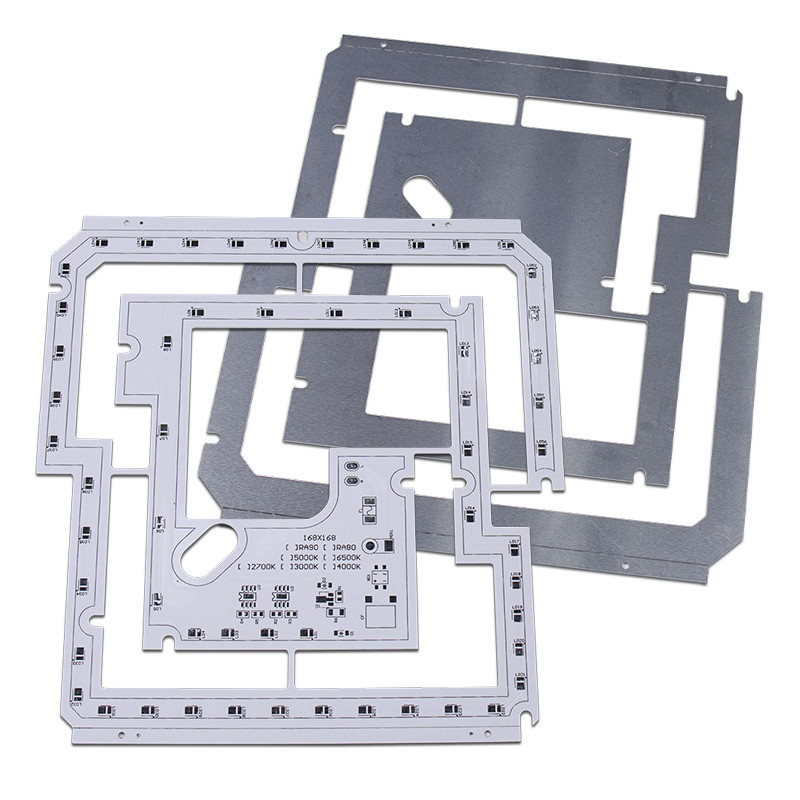

Substrat en aluminium
Les conseils en aluminium obtiennent la plupart d'utilisation dans la LED et actionnent convertir l'électronique. La lumière intense produite par la LED crée les hauts niveaux de la chaleur, que l'aluminium dirige à partir des composants. Une carte PCB en aluminium prolonge la durée de vie d'un dispositif de LED et fournit plus de stabilité. Vous pouvez trouver les substrats en aluminium dans des réverbères, des lumières d'arrêt et l'éclairage de ménage. Ils permettent à des convertisseurs de puissance de changer des courants et de régler l'électronique. Les créateurs dans beaucoup d'autres industries trouvent également l'utilisation dans des cartes en aluminium, mais ils ne les mettent pas en application en tant que souvent.
