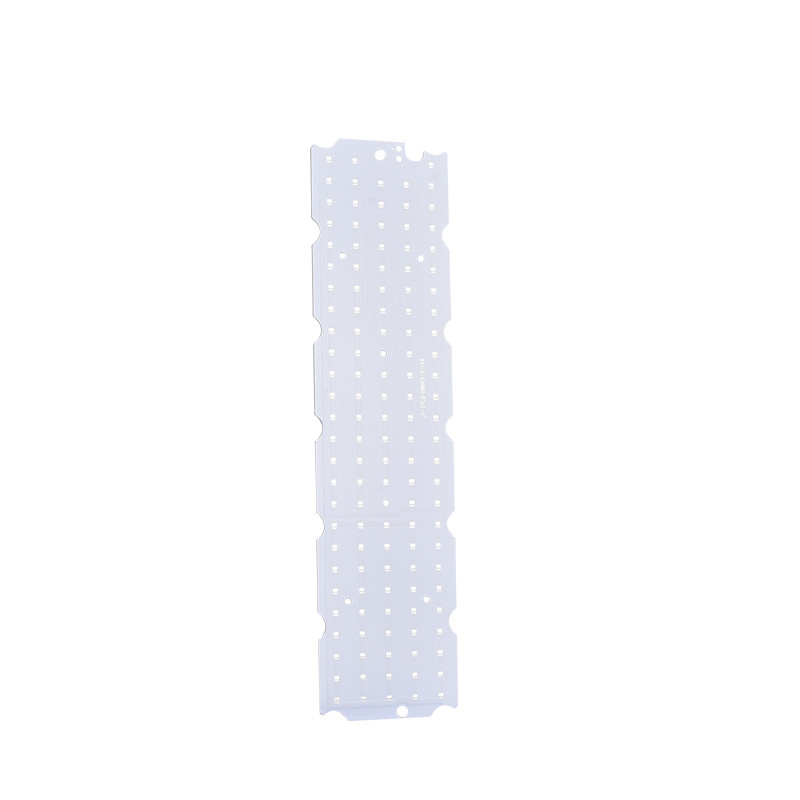

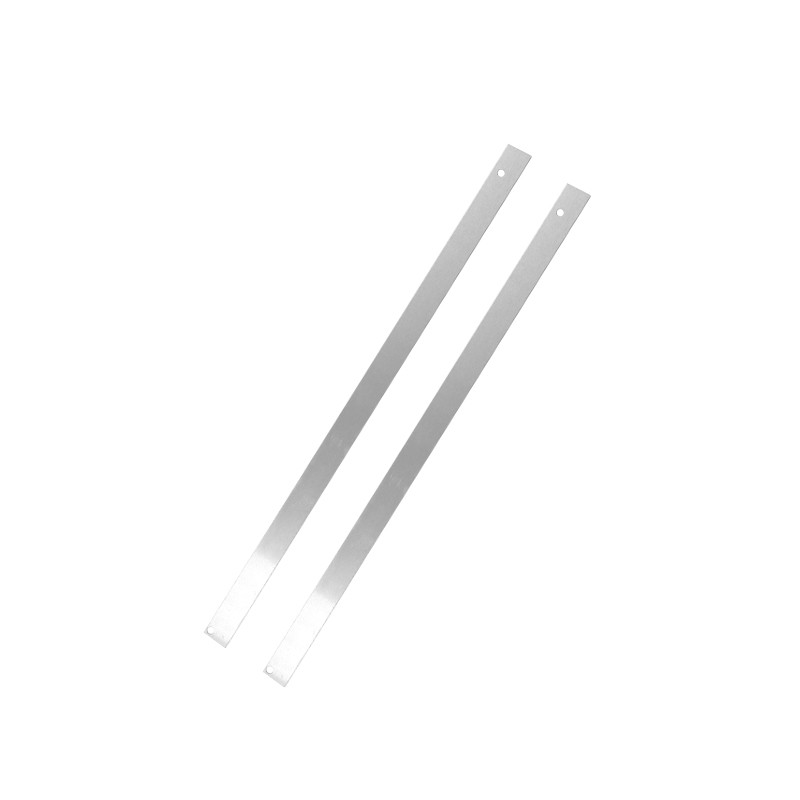

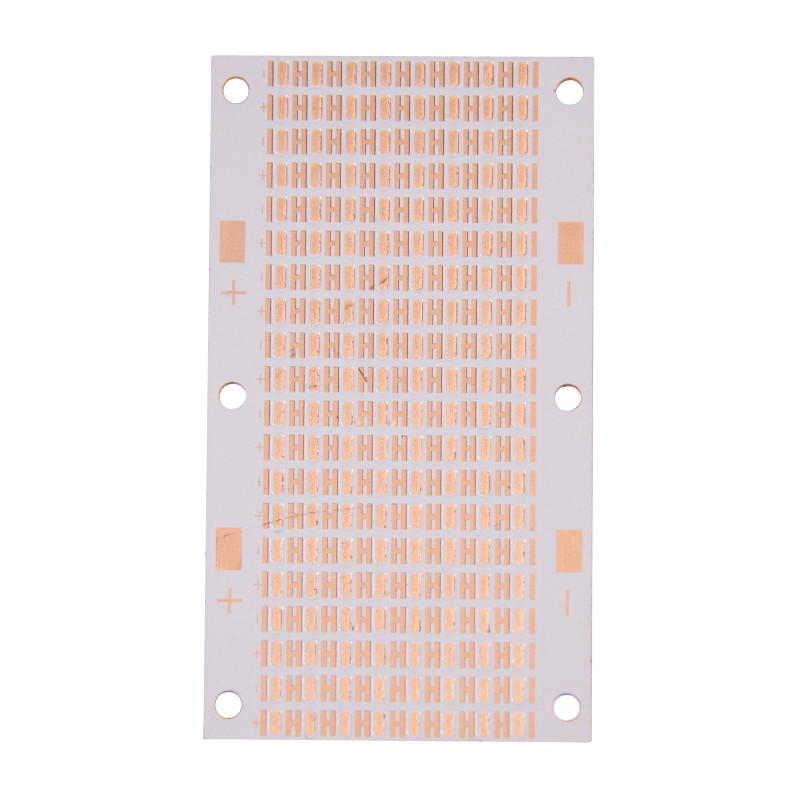

2 service en aluminium sans plomb d'ODM d'OEM de carte de carte PCB de la couche HASL LED
Le panneau 94V0 ROHS de carte PCB d'Aluminum Led Light de fabricant de carte PCB a mené le panneau de carte PCB
Le substrat en aluminium est un plat habillé de cuivre basé sur métal avec la bonne fonction de dissipation thermique. Généralement, le conseil à simple face se compose de structure de trois-couche, qui est une couche de circuit (aluminium de cuivre), une couche d'isolation, et une couche à base métallique. La carte PCB en aluminium de conseil est commune dans des produits d'éclairage de LED. Il y a deux côtés, le côté blanc est soudé avec des goupilles de LED, et les autres entresorts la couleur originale de l'aluminium. Généralement, il sera en contact avec la partie thermiquement conductrice après application de la pâte conductrice thermique. Actuellement, il y a les substrats en céramique, et ainsi de suite.
Carte PCB en aluminium | |
Taille maximum de panneau | 1470mm*600mm |
Épaisseur de cuivre | 0.5oz, 1oz, 2oz, 3oz |
Épaisseur diélectrique (au substrat) | 0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Épaisseur de noyau de substrat | 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 3.2mm |
Épaisseur de finition de conseil | 0.4mm à 4.0mm |
Tolérance d'épaisseur | +/- 10% |
Usinage en aluminium | Le perçage, tapant, fraisant, acheminement, Matrice-poinçonnant, interrompent l'étiquette disponible |
Taille de trou de Min. Finish | 0.25mm |
Tension locale maximale | 2.5k volts continu (diélectrique de 0.075mm) 3.75k volts continu (diélectrique de 0.15mm) |
Largeur de voie minimale | 0.2mm (8mils) |
Espace de Min. Track | 0.2mm (8mils) |
Lancement minimal de protection de SMD | 0.2mm (8mils) |
Finissage extérieur | HASL, HASLLeadfree, or d'immersion, OSP |
Couleur de masque de soudure | Blanc, blanc spécial léger de LED, noir, MATT Black, d'autres disponibles |
Couleur de légende | Noir, blanc, d'autres disponibles |
E-essai | OUI |
Rosh | OUI |
Norme | Classe 2 d'IPC-A-600G |
Trous spéciaux | Tache faisant face, trous de tasse |
Les données ont entré | Gerbers, AutoCad, Cam350, |
L'électronique Cie., Ltd de Shenzhen Yizhuo est une entreprise de pointe nationale certifiée par ISO9001 : système international de la gestion de la qualité 2015. Il a été fondé en 2012 et a été commis à l'innovation et au développement durable de la technologie électronique. Il est employé dans la fabrication et les ventes du divers métal PCBs, LED et produits connexes. Les produits sont très utilisés dans industries d'éclairage, d'électronique, de machines, de communications, des véhicules à moteur et autre qui exigent la dissipation thermique. Avec une équipe de haute direction et l'équipe de créateurs de R&D avec une expérience moyenne d'industrie de plus de 8 ans, nous avons créé un réseau de distribution mondiale fort et des canaux de ventes, et nos produits se vendent bien l'Asie Pacifique, l'Europe, en Amérique, et le Moyen-Orient.
Nous fournissons des services sur un seul point de vente de personnalisation de PCB/PCBA. Pour rencontrer toute la condition du PCB/PCBA du client est Intech font le tour du but du service !
FAQ :
Q1. Quelles caractéristiques vous font ont besoin pour la citation de carte PCB ?
: Nous avons besoin de votre dossier de carte PCB Gerber, épaisseur de conseil, épaisseur de cuivre, finissage extérieur et quantité pour vous citer.
Q2. Est-vous société commerciale ou le fabricant ?
: Nous sommes fabricant de carte PCB avec 12 ans d'expérience de ce secteur.
Q3 : Quelle est votre quantité d'ordre minimum ?
: MOQ est 1 PCS.
