Masque dégrossi de soudure de noir de carte PCB du doigt 2 de cuivre lourds d'or de HASL l'ENIG
Produit mené chaud de Heavy Copper For de Soldermask de fabricant en aluminium noir de carte PCB
Non. | Article | Production en série | Prototype |
1 | Couches | 1-8 couches | 1-36 couches |
2 | Max. Panel Size | 600*770mm (23,62 ″ de ″ *30.31) | 600*770mm (23,62 ″ de ″ *30.31) 500*1200mm (19,69 ″ de ″ *47.24) |
3 | Épaisseur de Max.Board | 8.5mm | 8.5mm |
4 | Min. Board Thickness | 2L : 0.3mm, 4L : 0.4mm, 6L : 0.8mm |
2L : 0.2mm, 4L : 0.4mm. 6L : 0.6mm |
5 | Min Inner Layer Clearance | 0.1mm (4mil) | 0.1mm (4mil) |
6 | Largeur de Min Line | 0.075mm (3/3 mil) | 0.075mm (3/3 mil) |
7 | L'espace de Min Line | 0.075mm (3/3 mil) | 0.075mm (3/3 mil) |
8 | Taille de Min.Hole | 0.15mm (6mil) | 0.15mm (6mil) |
9 | Épaisseur plaquée minimum de trou | 20um (0.8mil) | 20um (0.8mil) |
10 | Taille de trou de Min Blind /Buried | 0.1mm (4mil) | 0.1mm (1-8layers) (4mil) |
11 | PTH Dia. Tolerance | ±0.076mm (±3mil) | ±0.076mm (±3mil) |
12 | Non PTH Dia. Tolerance | ±0.05mm (±2mil) | ±0.05mm (±2mil) |
13 | Déviation de position de trou | ±0.05mm (±2mil) | ±0.05mm (±2mil) |
14 | Coppe lourd | 4oz/140μm | 6oz/175μm |
15 | S/M minimum Pitch | 0.1mm (4mil) | 0.1mm (4mil) |

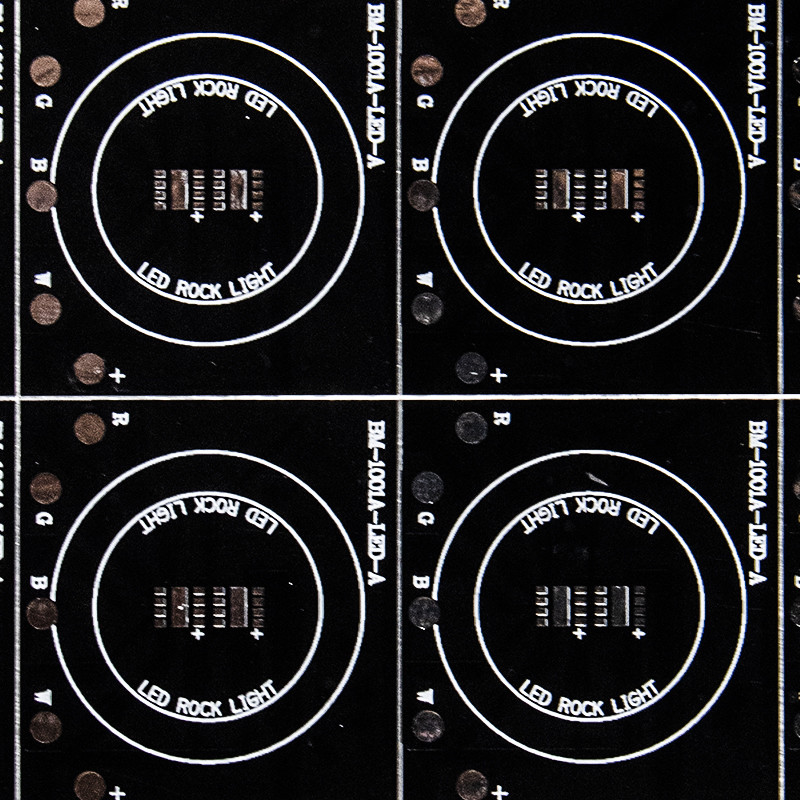

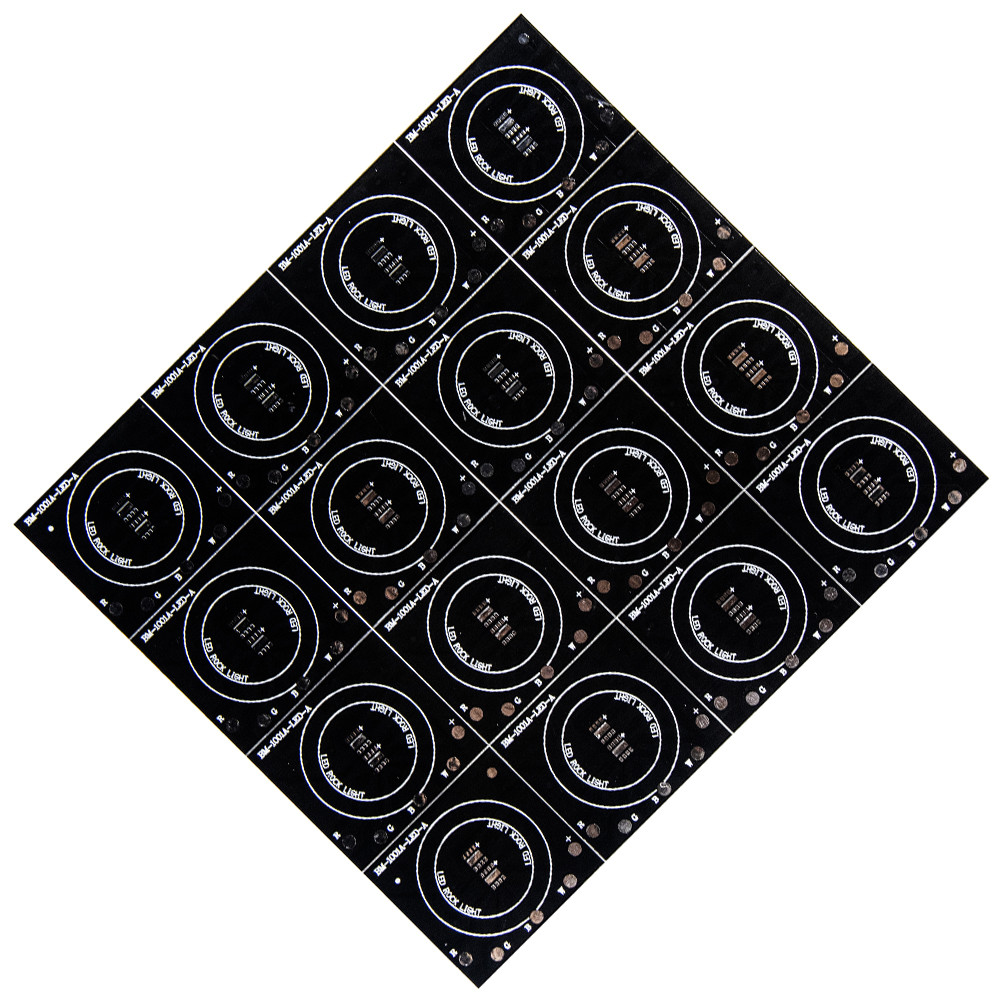

Couche en aluminium de circuit de carte PCB de soldermask noir
La couche de circuit (aluminium de cuivre électrolytique utilisé généralement) est gravée à l'eau-forte pour former le circuit imprimé, comparé au matériel FR4, la carte PCB en aluminium peut soutenir un courant électrique plus élevé quand la même couche épaisse de circuit et la même largeur de trace.
Représentation de PCBs en aluminium :
PCBs en aluminium montrent la stabilité dimensionnelle et la taille régulière. Par exemple, quand elles sont chauffées de 30-140 degrés, leurs dimensions ont seulement eu un changement par 2.5%-3.0%.
La représentation de PCBs en aluminium tandis que la chaleur de dissolution est tout à fait bien par rapport à FR4 ordinaire PCBs. Par exemple, une carte PCB FR4 qui est 1.5mm profondément aura une résistance thermique de 20-22 degrés par watt tandis qu'une carte PCB en aluminium 1.5mm profondément aura une résistance thermique d'approximativement 1-2 degrés par watt.
Chaque substance a son propre coefficient de dilatation thermique. Le CTE de cuivre (30h C) et en aluminium (34h C) est assez étroit. Depuis le puits en aluminium de travail de PCBs en termes de dissipation thermique, ils n'ont pas les questions graves de contraction ou de développement. Ils travaillent exceptionnellement et sont durables plus fiable.
FAQ :
Q1. Que diriez-vous de des frais de transport ?
: Les frais de transport sont déterminés par la destination, poids, taille d'emballage des marchandises. Svp faites-nous savoir si vous avez besoin de nous pour vous citer les frais de transport.
Q2 : Est-ce que tous vos produits sont certifiés avec l'UL, le ROHS etc. ?
: Oui, nous sommes certifiés à ISO9001 : 2015, ISO14001 : 2015, IFA, UL, GV, ROHS.
Q3 : Quels sont les produits principaux de vos services de PCB/PCBA ?
: Contrôle industriel, des véhicules à moteur, matériel médical, l'électronique de communication, dispositifs de sécurité.
