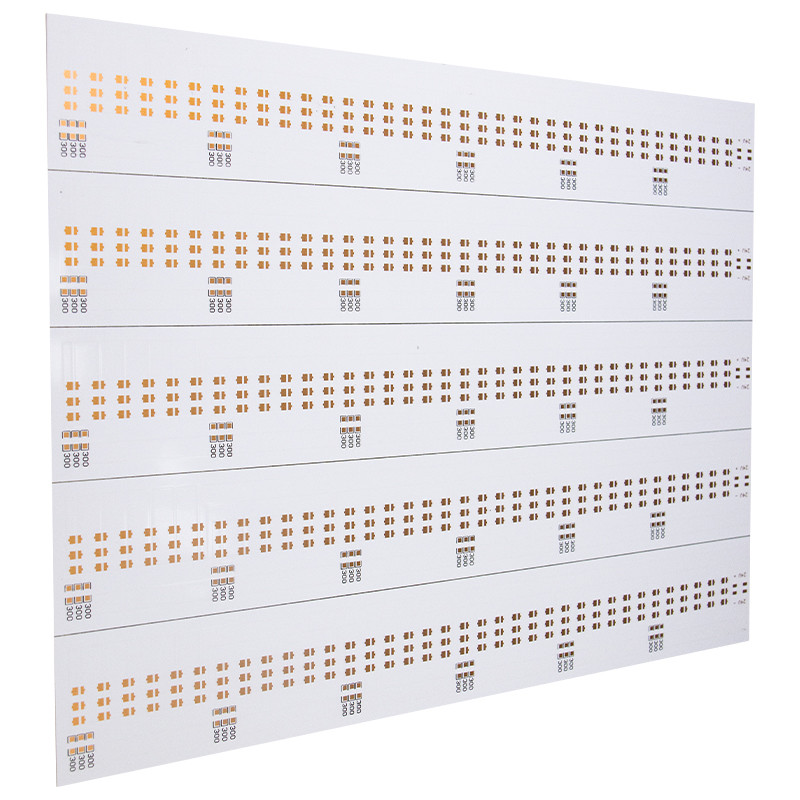

TYPES EN ALUMINIUM DE CARTE PCB

Il y a de nombreuses manières que les couches ci-dessus peuvent être changées pour créer de nouvelles conceptions de carte PCB. Chacun de ces résultats de variations des qualités légèrement différentes de la carte PCB, le rendant plus approprié à quelques industries et applications au-dessus d'autres.

Quelques types de PCBs en aluminium incluent :

• Aluminium flexible : Ce matériel relativement nouveau emploie les remplisseurs et la résine en céramique de polyimide pour fournir l'excellentes isolation et flexibilité, toutes tout en maintenant la conduction thermique impressionnante de l'aluminium. Ces PCBs peut être formé pour se relier directement où elles sont nécessaires. Ceci élimine le besoin de câbles, de connecteurs et de montages, qui peuvent s'ajouter au coût de fin du produit. Une fois qu'ils sont pliés, cependant, ils sont censés pour rester là — ces PCBs ne sont pas conçus pour fléchir constamment.

• Aluminium hybride : Juste comme il retentit, un matériel non-thermique fondu à un métal non précieux en aluminium crée l'aluminium hybride. Habituellement, le matériel est une carte faite avec FR-4 conventionnel. En fondant ces couches ensemble, la carte peut absorber la chaleur plus effectivement, aussi bien que la rigidité d'augmentation. Ces hybrides tendent également à être moins chers que les produits entièrement en aluminium. Le du côté incliné, cependant, est la perte de flexibilité.

• Aluminium multicouche : Dans des applications performantes de puissance-approvisionnement, PCBs en aluminium multicouche sont généralement le meilleur. Ces PCBs se composent des couches de diélectriques thermiquement conducteurs. Tandis que cette approche multicouche peut manipuler la haute performance, ils tendent à être moins efficaces quand il s'agit de chaleur de transfert néanmoins, des ces globaux PCBs tendent à être efficaces pour la dissipation thermique de base dans des conceptions plus complexes.

• Aluminium d'À travers-trou : Pour des constructions plus complexes, la base en aluminium d'une carte PCB peut être perforée et remblayée avec le diélectrique avant d'être stratifiée avec les matériaux thermiques. Ce sont fortement complexes et tendent à être des projets à forte intensité de main d'oeuvre signifiés pour des projets particulièrement compliqués ou spécifiques.

De ces types en aluminium de carte PCB, les variétés flexibles et hybrides tendent à voir la plupart d'utilisation dans les industries comme l'industrie d'éclairage de LED.
