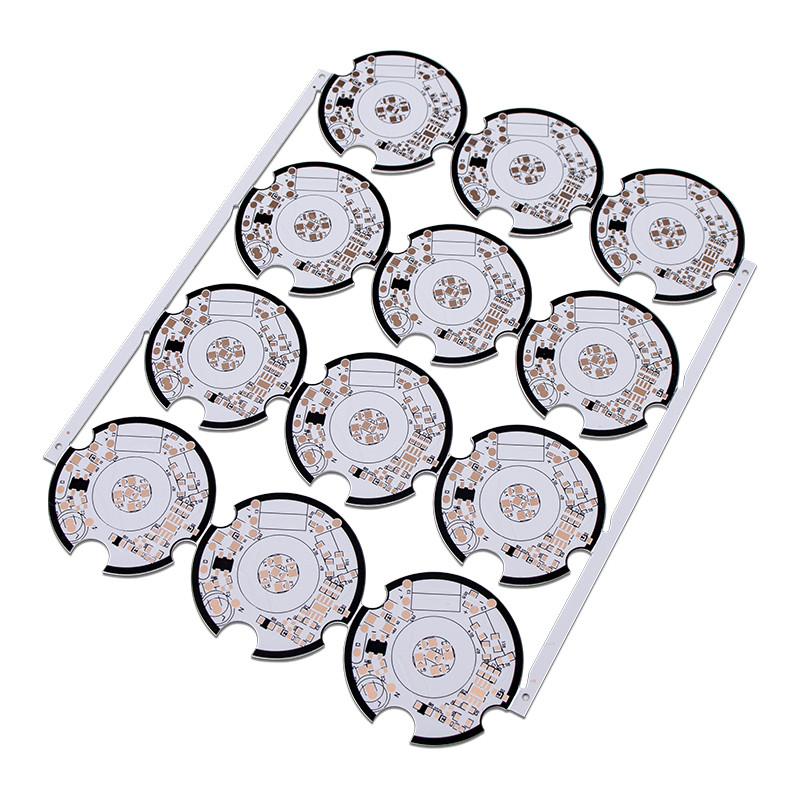

carte électronique en aluminium du côté simple de la carte PCB 1.6mm du panneau LED
Article | Capacité | |
1. Matière première | FR-4 /ALUMINUM | |
2. Couches | 1-2 | |
3. Épaisseur de cuivre intérieure/externe de Finised | 1-10OZ | |
4. Épaisseur de finition de conseil | 0.2-7.0mm | |
Tolérance |
Panneau thickness≤1.0mm : +/-0.1mm 1 Panneau thickness>2.0mm : +/--8% |
|
5. Taille maximum de panneau |
≤2sidesPCB : 600*1500mm Carte PCB multicouche : 500*1200mm |
|
6. Ligne largeur minimum/espacement de conducteur |
Couches intérieures : ≥3/3mil Couches externes : ≥3.5/3.5mil |
|
7. Taille minimum de trou |
Trou mécanique : 0.15mm Trou de laser : 0.1mm |
|
Précision de forage : premier perçage |
Premier perçage : 1mil Deuxième perçage : 4mil |
|
8. Anneau de soudure minimum | 4mil | |
9. Pont minimum de masque de soudure | ≥0.08mm |
Le processus de fabrication en aluminium de carte PCB :
1. Coupure du lamilate
2. Perçage
3. Se développer sec/humide de film
4. Gravure à l'eau-forte acide/alcaline
5. Masque de soudure d'écran en soie
6. V-CUT
7. Essai, agent de conservation organique de solderability (OSP)
8. Contrôle de qualité final (FQC), garantie de la qualité finale (FQA), emballage, expédition
PCBs qui exigent de beaucoup de puissance habituellement de produire de beaucoup de chaleur. Si votre PCBs a besoin se refroidir rapidement il vaut mieux d'employer la carte PCB de noyau en métal que FR4. La liste suivante inclut certaines des applications les plus populaires qui fonctionnent grand avec cette technologie :
FAQ :
Q1. De quelle longueur est-il le délai d'exécution ?
: Pour des échantillons, cela prendra 5-7 jours de travail ; pour des commandes en gros, cela prendra 10-15 jours de travail.
Q2. Comment est-ce que je peux obtenir un échantillon pour vérifier votre qualité ?
: Après confirmation des prix, vous pouvez passer des commandes de des échantillons pour votre essai et évaluation.
Q3 : Offrez-vous garantissez-vous pour les produits ?
: Oui, nous offrons 2 ans de garantie à nos produits.
