La carte électronique plaquée en aluminium de noyau en métal de carte PCB a mené le conducteur Pcb Board
1. Introduction

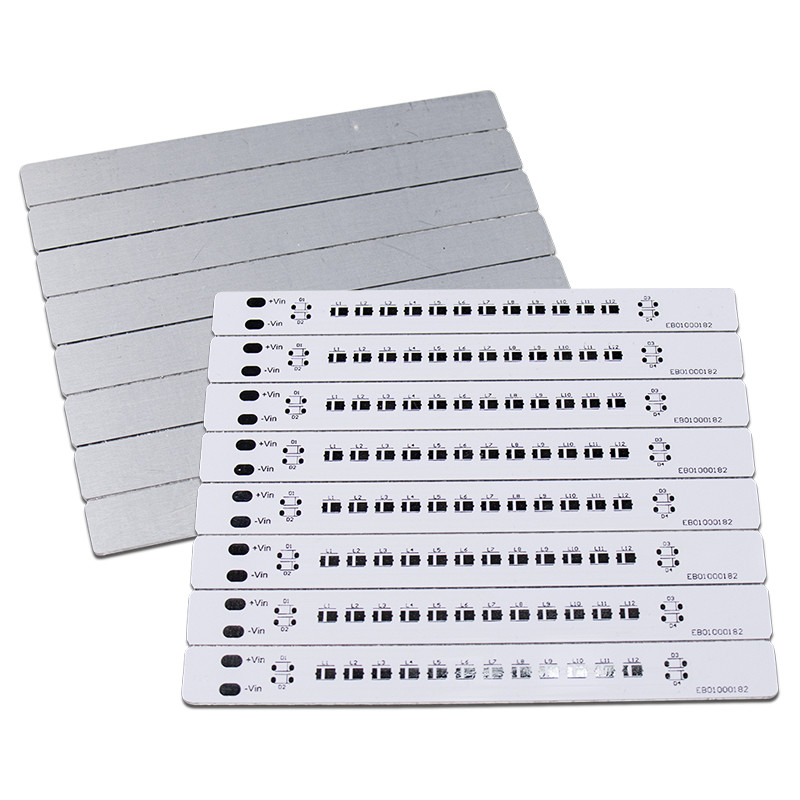

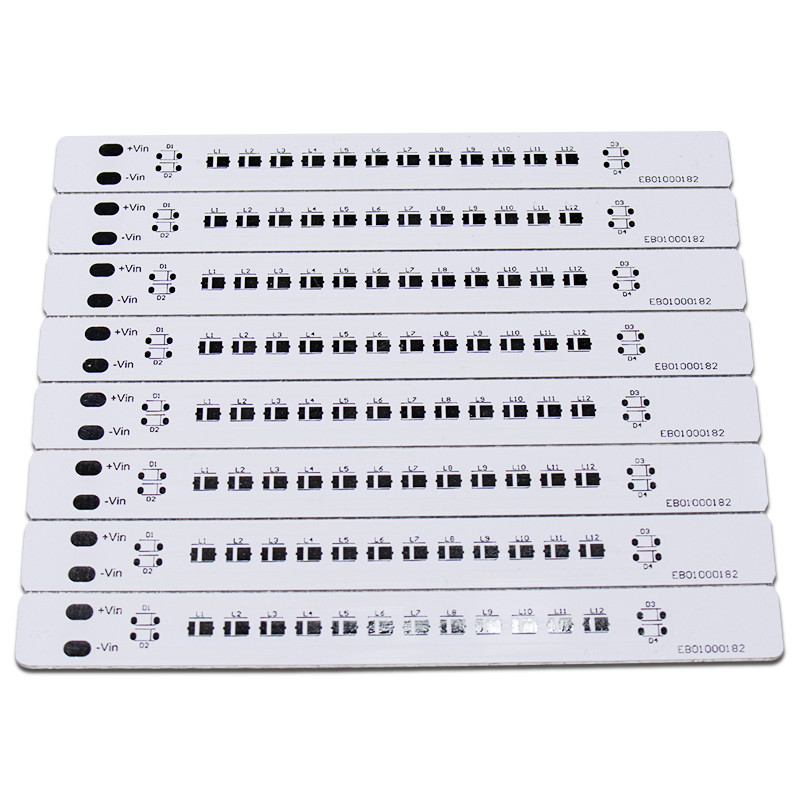

Comme genre de carte PCB en aluminium à simple face, la carte PCB de LED est très utilisée dans des réverbères, des lampes de LED, et des lampes de ménage.
2. Matériel : carte PCB d'Aluminium-base
| Article |
Unité |
|
Spécifications |
Condition d'essai |
| Épaisseur d'isolation |
um |
Maximum
Minute
|
200
60
|
— |
| Résistance de soudure (288℃) |
Sec. |
Minute |
600 |
IPC-TM-650 2.4.13.1 |
| Choc thermique |
288℃10 » /cycle |
Minute |
6 fois |
IPC-TM-650 2.4.13.1 |
| La résistance au pelage (le statut normal) |
lb/in |
Minute |
9 |
IPC-TM-650 2.4.8 |
| Tension claque |
V/mil |
|
750 |
IPC-TM-650 2.5.6 |
| Résistivité volumique (status>E+14 normaux) |
Ω · cm |
|
1.8*1015 |
IPC-TM-650 2.5.17.1 |
| Résistivité extérieure (status>E+12 normaux) |
Ω |
— |
3.5*1014 |
IPC-TM-650 2.5.17.1 |
|
Constante diélectrique
1 mégahertz de statut normal
1 gigahertz de statut normal
|
— |
|
5,6
5,3
|
IPC-TM-650
2.5.5.3
2.5.5.5
2.5.5.6
|
|
Dissipation constante
1 mégahertz de statut normal
1 gigahertz de statut normal
|
|
|
0,013
0,010
|
IPC-TM-650
2.5.5.3
2.5.5.5
2.5.5.9
|
| Absorption d'eau |
% |
|
0,2 |
IPC-TM-650 2.6.2.1 |
|
Conduction thermique
(a mesuré sur la couche d'isolation seule)
|
W/m℃ |
|
1,0 |
ASTM-E1461 |
| Inflammabilité |
94V-0 |
|
Passage |
IPC-TM-650 2.3.9 |
| Tg |
℃ |
|
100 |
IPC-TM-650 2.4.24 |
| Le TD |
℃ |
|
410 |
TBD (perte de 5wt%) |
| MOT (LE RTI) |
℃ |
|
130 |
UL746B |
| CTI (index de cheminement comparatif) |
V |
|
>600 (PLC=0) |
UL746E DSR |
3. Certification : UL, ROHS, portée, OIN
4. Chaîne d'utilisation : Allumage, matériel électronique des véhicules à moteur, alimentation d'énergie, contrôle électronique, matériel informatique, électronique de communication etc.
5. Quelles expositions nous ont a participé dedans ?
Exposition de New Delhi, exposition électronique de Moscou, etc.
6. Nos services
1. réponse rapide
2. prix raisonnable basé sur la bonne qualité
3. fournissez le service sur un seul point de vente (composants, l'OEM)
4. inventaire abondant et préparation matérielle habituelle
7. Méthode de paiement :
T/T, Paypal, carte de crédit, Western Union, etc.
Avantages de la carte PCB en aluminium
- Bonnes représentation et longue durée thermiques
- Bonnes conduction thermique et isolation
- Coût bas - énergie efficace et recyclable
- Facile à se réunir
- Longévité élevée
- Poids léger
Applications de la carte PCB en aluminium
La base en aluminium a une bonne fonction de dissipation thermique. Puisque la LED produira de beaucoup de chaleur, la carte électronique pour la lampe de LED est généralement le substrat en aluminium.
1. Équipement audio : amplificateurs d'entrée et sortie, amplificateurs équilibrés, amplificateurs audio, préamplificateurs, amplificateurs de puissance, et ainsi de suite.
2. Équipement d'alimentation d'énergie : stabilisateur, conditionneur, adaptateur de DC-AC, et ainsi de suite.
3. Matériel électronique de communication : amplificateurs à haute fréquence, circuit électrique de filtre.
4. Équipement automatique de bureau : conducteur de moteur et ainsi de suite.
5. Ordinateur : dispositif d'alimentation d'énergie, lecteur de disquettes, carte mère, et ainsi de suite.
6. Modules d'alimentation : inverseurs, relais solides, ponts en redresseur, et ainsi de suite.
7. Contrôle électronique : relais, base de transistor, un grand choix de composants dans le circuit.
8. Commutateurs, micro-onde : radiateur, dispositifs de semi-conducteur, isolation thermique, et contrôleur de moteur.
9. Véhicules industriels : allumage, régulateur de tension, système de contrôle automatique de sécurité, allumant le système de conversion.
10. Affichage à LED (deux modes : Affichage à LED ; affichage avec une source lumineuse de LED)
11. Éclairage : Avec la promotion des lampes économiseuses d'énergie, un grand choix de lumières économiseuses d'énergie de LED sont bien accueillies par le marché, ainsi les substrats en aluminium pour des lumières de LED ont des applications à grande échelle.
