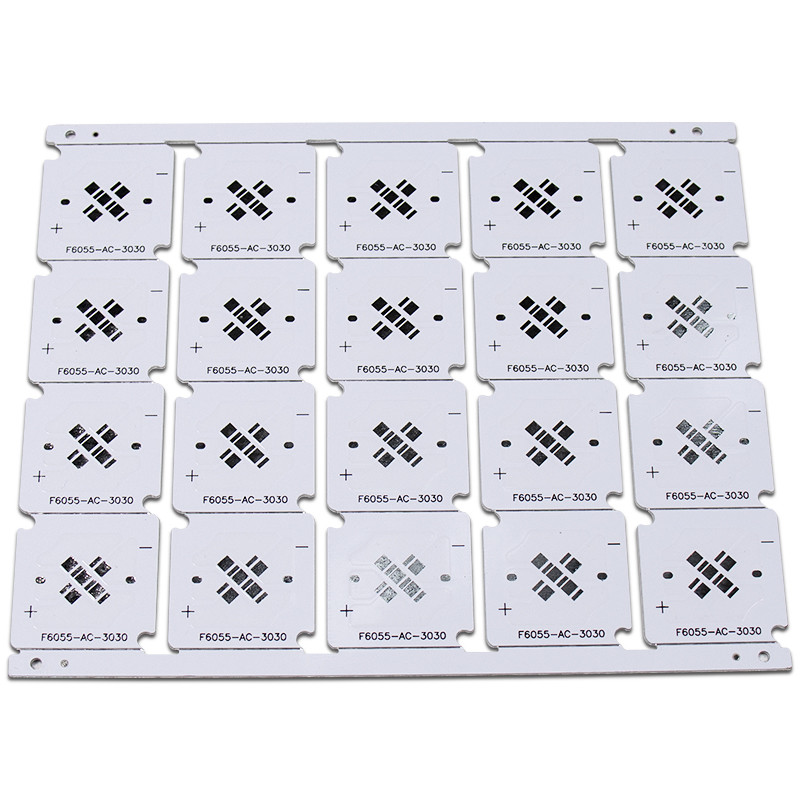

Carte légère menée de tube autour de carte PCB en aluminium menée de substrat de carte
Article | Unité | Spécifications | Condition d'essai | |
---|---|---|---|---|
Épaisseur d'isolation | µm | Maximum Minute |
200 60 |
- |
Résistance de soudure (288°C) | Sec. | Minute | 600 | IPC-TM-650 2.4.13.1 |
Choc thermique | 288°C * 10" /cycle | Minute | 6 fois | IPC-TM-650 2.4.13.1 |
La résistance au pelage (le statut normal) | lb/in | Minute | 9 | IPC-TM-650 2.4.8 |
Tension claque | V/mil | 750 | IPC-TM-650 2.5.6 | |
Résistivité volumique (statut normal >E+14) | Ω * cm | 1.8x1015 | IPC-TM-650 2.5.17.1 | |
Résistivité extérieure (statut normal >E+12) | Ω | 3.5x1014 | IPC-TM-650 2.5.17.1 | |
Constante diélectrique 1 mégahertz de statut normal 1 gigahertz de statut normal |
- | 5,6 5,3 |
IPC-TM-650 2.5.5.3 IPC-TM-650 2.5.5.5 IPC-TM-650 2.5.5.6 |
|
Facteur de dissipation 1 mégahertz de statut normal 1 gigahertz de statut normal |
0,013 0,010 |
IPC-TM-650 2.5.5.3 IPC-TM-650 2.5.5.5 IPC-TM-650 2.5.5.9 |
||
Absorption d'eau | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Conduction thermique (a mesuré sur la couche d'isolation seule) |
W/m°C | 1,0 | ASTM-E1461 | |
Inflammabilité | 94V-0 | Passage | IPC-TM-650 2.3.9 | |
Tg | °C | 100 | IPC-TM-650 2.2.24 | |
Le TD | °C | 410 | TBD (perte de 5wt%) | |
MOT (LE RTI) | °C | 130 | UL 746B | |
CTI (index de cheminement comparatif) | V | 600 (PLC=0) | UL 746E DSR |
Highflypcb avait fabriqué PCBs en aluminium pendant les années 10+. Nos cartes en aluminium complètes faisant des capacités et DFM libre vérifient te permettent d'obtenir l'aluminium de haute qualité PCBs fait dans le budget. Notre PCBs en aluminium imprimé sont très utilisé pour l'éclairage de LED, l'équipement d'alimentation et les systèmes des véhicules à moteur.
Highflypcb fournit la carte PCB efficace et abordable LED allumant des solutions
Comme fournisseur complet de solutions de carte PCB avec plus qu'une décennie d'expérience, nous sommes capables pour fournir la fabrication de carte PCB de LED, les composants fourniture et l'ensemble tous au-dessous d'un toit. Nous pouvons travailler avec vous pour développer le noyau en métal/cartes en aluminium adaptés aux besoins du client à vos applications spécifiques. Nous comportons PCBs competitivement eu le prix indiqué avons fait avec le matériel FR-4 standard qui inclut une couche plaquée en aluminium thermique qui absorbera efficacement la chaleur, pour garder tous les composants de carte PCB de LED pour se refroidir et pour augmenter de manière significative l'interprétation de vos produits.
Pour votre enquête de carte PCB de LED envoyez svp vos données à sales@highfly-tech.com, nous ne partagera jamais votre conception de projet avec le tiers. Votre conception est sûre avec nous.
