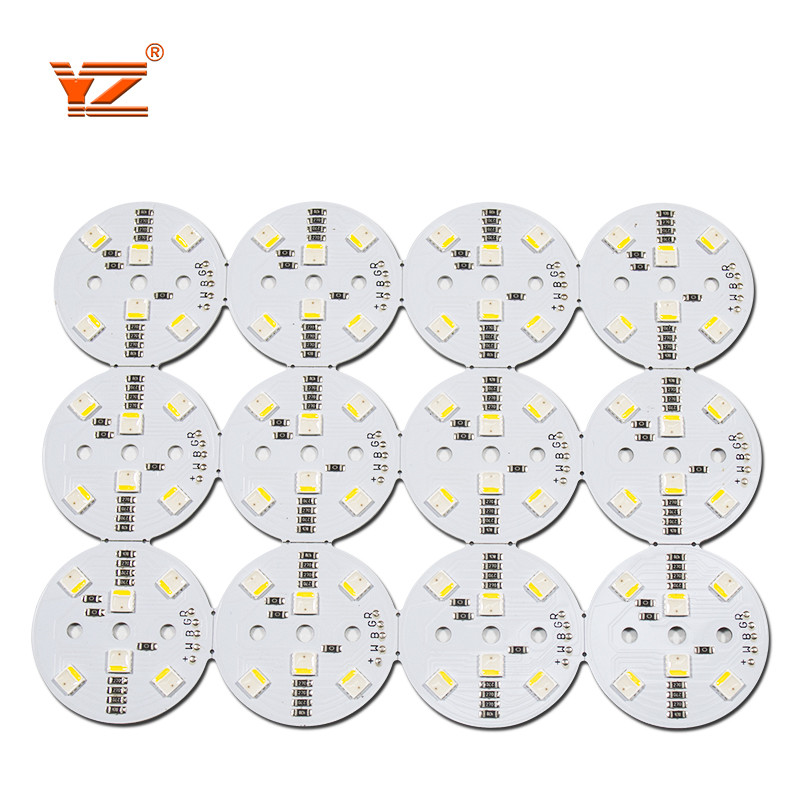

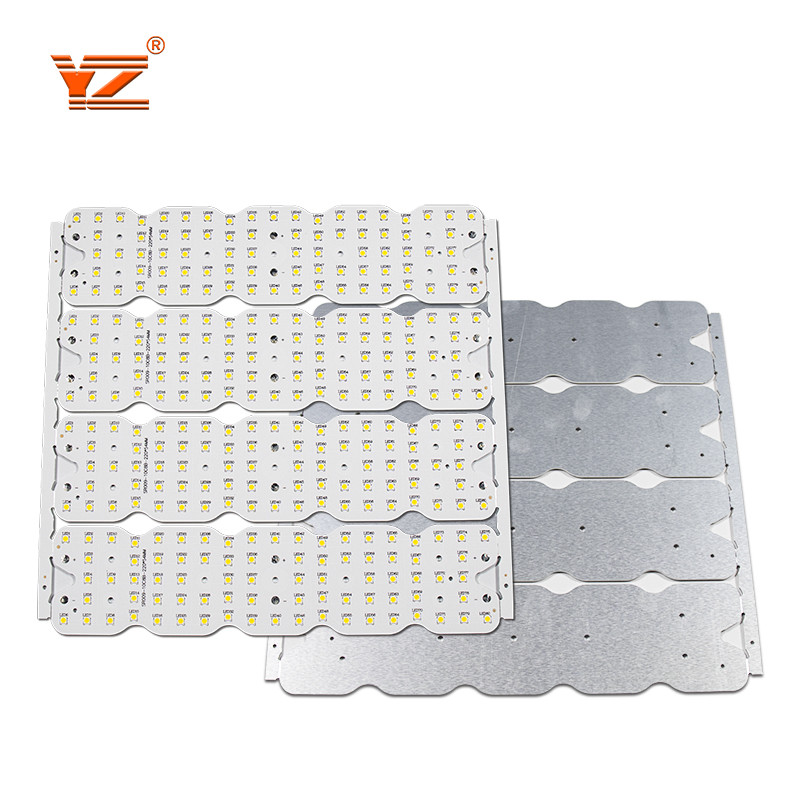

L'aluminium de fabrication de carte PCB de carte électronique a mené l'Assemblée de PCBA

Assemblage de carte PCB : Étapes de la carte électronique PCBA :

Une fois que vous avez tous les composants, il est temps d'établir votre carte. Chaque étape dépend de la précédente. Chaque étape est nécessaire pour établir un conseil qui travaille, et ils ne devraient pas être en panne fait. Voici les étapes pour l'assemblage de carte PCB :

Pâte de soudure

La première phase s'appelle la pâte de soudure parce que c'est ce qui doit être appliqué au conseil où vous souderez. La pâte de soudure inclut quelques grains de soudure combinés avec le flux. Vous placez un écran de soudure sur le conseil, puis mettez de la pâte de soudure par les trous directement sur le conseil.

De transfert

Après que vous ayez placé la pâte de soudure sur le conseil, vous utilisez alors une machine pour sélectionner des composants et pour les placer dans la tache correcte sur le conseil. Les morceaux restent en place dus à la pâte de soudure. Quelques machines tiendront les composants en place avec un soupçon de colle, qui est recommandée pour la soudure de vague. Si vous n'avez pas une machine pour faire ceci pour vous, vous pouvez le faire à la main. Des composants doivent être avec précision placés, comme petits itinéraires entre pour déterminer la manière que chaque appareil électronique fonctionne.

Soudure

Après que les composants soient correctement placés, la soudure vient après. Ceci peut être fait à la main ou avec une machine de soudure de vague.

Inspection

Après la soudure, des cartes doivent être inspectées. Si le conseil est compliqué, alors une inspection optique automatique doit être faite. Sur un conseil simple, vous pouvez faire l'inspection recherchant les composants mal placés ou d'autres problèmes.

Essai

Des cartes doivent être examinées. Il y a plusieurs manières de faire ceci. Les machines peuvent le faire, et il y a des manières manuelles d'examiner les conseils, aussi.

Retour

Si vous assemblez une carte PCB avec une machine, des échecs doivent être rapidement détectés et réparés, idéalement à l'étape d'inspection. Si vous faites ceci sur vos propres moyens et votre conseil ne travaille pas, vous pourriez devoir commencer sur un neuf et apporter des modifications nécessaires pour éviter des échecs.

L'assemblage de carte PCB de carte électronique : Un aperçu

• Pâte de soudure : Si vous suivez un assemblage traditionnel de carte PCB, la première étape est l'application de la pâte de soudure. Notez que c'est


• Placement composant : Dans l'assemblage traditionnel de carte PCB, la prochaine étape est de placer les composants sur le conseil. Ceci peut être fait manuellement, ou il peut être fait avec l'assistance des machines (systèmes de transfert).


• Ré-écoulement : Dans l'assemblage traditionnel de carte PCB, la prochaine étape est un ré-écoulement, qui est quand la soudure est d'abord fondue et ensuite resolidified. Le conseil et tous ses composants se déplacent par un four, qui chauffe la soudure, le liquéfiant et s'assurer que des connexions sont formées devant le conseil entre dans un refroidisseur, où la soudure est refroidie.

Dans le processus de SMT, la soudure de ré-écoulement a lieu actuellement, aussi bien. Le conseil est envoyé par un four, qui fond la pâte de soudure, lui permettant de couler selon les besoins, avant que le conseil traverse une série de refroidisseurs qui réduisent graduellement la température, solidifiant la soudure sur le conseil et cimentant les composants en place.

• Inspection : La prochaine étape dans l'assemblage traditionnel de carte PCB est une inspection visuelle du conseil, de la soudure, et des composants.


• Insertion de pièce d'À travers-trou : Le procédé classique exige que l'insertion d'à travers-trou soit faite manuellement, après le processus de ré-écoulement et d'inspection. La soudure est également souvent faite manuellement, mais elle peut être faite utilisant la soudure de vague.
•
• Inspection finale et nettoyage : L'étape finale dans l'assemblage traditionnel de carte PCB est une inspection finale du conseil, les points de soudure, et les composants, et un nettoyage pour s'assurer que des débris ou la soudure excédentaire sont enlevés.
•

L'électronique Cie., Ltd de Shenzhen Yizhuo est une entreprise de pointe nationale certifiée à ISO9001 : système international de la gestion de la qualité 2015. Nous avons le CE, ROHS, certification d'UL. Elle a été fondée en 2012 et le secteur d'usine se compose de plus de 6 000 mètres carrés, de 131 employés, et de deux décalages. Nous avons la capacité pour fabriquer PCBs en aluminium, FR4 PCBs, LED PCBA, et d'autres produits connexes. Nous fournissons également des services comme la conception de carte PCB, l'assemblée de carte PCB, et le conseil de LED SMT traitant pour des services d'esthétique industrielle de carte PCB. Les produits sont très utilisés dans industries d'éclairage, d'électronique, de communications, des véhicules à moteur et autre qui exigent la dissipation thermique. Nos professionnels travaillent dans l'association étroite pour comprendre les conditions spécifiques de nos clients. Dans notre unité d'essai de qualité, nous examinons méticuleusement chaque produit, ainsi résultats dans leur conformité aux normes de qualité internationales. Nous pouvons faire le service sur un seul point de vente d'ODM ou d'OEM pour nos clients.

Nous sommes soutenus par une base et une équipe d'infrastructure “de pointe” de professionnels enthousiastes et qualifiés. nous avons divisé notre base d'infrastructure bien développée en diverses unités telles qu'obtenir, concevoir, fabrication, l'essai de qualité, R&D, vente de ventes, entreposant l'emballage, et plus. Ceci nous facilite pour livrer le produit totalement sans défaut de gamme à nos clients aux principaux prix du marché et équipés des dernières machines et à technologie innovatrice afin de rencontrer les ordres à grande échelle des clients. Avec une équipe de haute direction et l'équipe de créateurs de R&D avec une expérience moyenne d'industrie de plus de 10 ans, nos produits se vendent bien autour du monde.

FAQ :

Q1. Quelles caractéristiques vous font ont besoin pour la citation de carte PCB ?
: Nous avons besoin de votre dossier de carte PCB Gerber, épaisseur de conseil, épaisseur de cuivre, finissage extérieur et quantité pour vous citer.

Q2. Que diriez-vous de des frais de transport ?
: Les frais de transport sont déterminés par la destination, poids, taille d'emballage des marchandises. Svp faites-nous savoir si vous avez besoin de nous pour vous citer les frais de transport.

Q3 : Est-il CORRECT d'imprimer mon logo sur le produit ?

:  Oui. Veuillez nous informer formellement avant notre production et confirmez la conception premièrement basée sur notre échantillon.
